Привод FAAC G-BAT 300 SX
Электромеханический привод FAAC G-Bat 300 SX (левосторонний) представляет собой новую версию привода 414 (Euro Bat) предназначен для створки распашных ворот до 3 м.
Что еще стоит купить к приводу распашных ворот FAAC G-BAT 300 SX?
Плата управления FAAC BRAIN 592
Бокс для плати управления FAAC ECOBOX
Пульт д/у GENIUS 4-ох канальный KILO TX4 JLC 433 MHz
Сигнальная лампа FAAC GUARD
Привод FAAC для распашных ворот G-Bat 300 DX (правый)
Что собой представляет привод для распашных ворот FAAC G-BAT 300 SX
Приводы Faac серии G-Bat:
G-BAT представляет собой новую версию привода 414 (Euro Bat) предназначен для распашных ворот со створками до 3м; сильный, эффективный и безопасный. огромная универсальность делает этот привод не имеющим себе равных на европейском рынке. G-BAT является надежным и отличается неоспоримым современность и эстетиким дизайном. Его динамичный и элегантные линии идут в ногу с последними тенденциями в области дизайна и гармонирует с почти каждой моделей ворот. Он доступен в версиях правой (DX) и левосторонней (SX) для легкой установки на больших столбах. G-BAT имеет степень защиты IP 54 и L версии 300 также может быть оснащен дополнительной прокладкой на трубе.
Faac - производящая надежные и доступные виды автоматики для ворот. Ворота оснащенные автоматикой Faac будут надежно открываться и закрываться на протяжении многих лет. Такое качество обеспечивается высокоточным производством и конструкцией приводов этой фирмы.

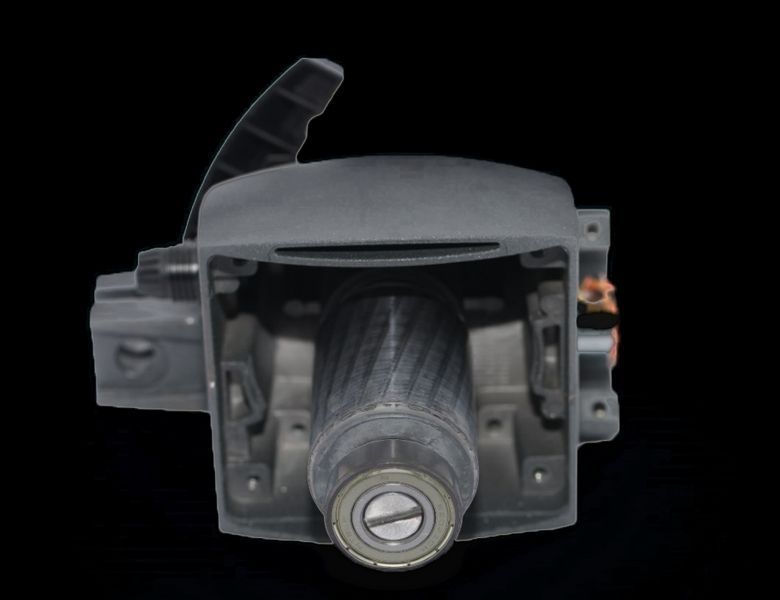

Устройство и принцип действия действия FAAC G-BAT
Конструкторские решения FAAC для серии G-BAT
Долговечность
Червячный редуктор
пара трения:
- сталь/бронза;
- нереверсивность;
- бесшумность;
- плавность хода;
- износоустойчивость;
- минимальное трение.
Пара «винт\гайка»
пара трения:
- сталь/полимер;
- не требует смазки;
- ударная вязкость;
- морозоустойчивость;
- минимальное трение;
- износоустойчивость.
Защита от внешней среды
Гермоввод
Защита ввода силового кабеля.
Прокладка
Защита двигателя
Материал: резина
Защитная шайба
Защита двигателя
Материал: полимер
Ледосъемная манжета
Препятствует проникновению: пыли, дождя, снега и льда.
Материал: резина
Монтажные условия FAAC G-BAT
Обозначения:
- С – ход штока;
- α – угол открывания створки;
- E – длина переднего кронштейна;
- Z – длина заднего кронштейна.
Условия:
Теоретически:
Если α=90°, то A + B = С
Если α>90°, то A + B < C
Практически:
A + B ≤ С - 10*
X + E ≤ A - 20
E ≥ 45 мм
A ≈ B (± 40 мм)
Зависимости:
A↓ , B↓ -> F створки↓, α↑
*запас в 10 мм необходим для обеспечения безотказной работы привода.
Возможности платы управления BRAIN 592
Элементы программирования BRAIN 592
DS 1
- усилие створки 1
- усилие створки 2
- алгоритм работы
- пауза автозакрывания
- задержка в фазе закрывания
DS 2
- задержка в фазе открывания
- реверс в фазе закрывания
- тест фотоэлементов
Светодиоды
индикация упрощает программирование
Кнопка «F»
легко программировать единственной кнопкой
Почему стоит выбрать приводы для распашных ворот Faac:
Прочность и надежность. Каждый день Faac проводит строгие и точные тесты с использованием технологически передовых процедур и новейших инструментов, для того чтобы гарантировать самые высокие технологические и качественные стандарты.
Стабильно работает даже в очень сложных погодных условиях и температурах вплоть до -20°С.
Осевое усилие обеспечивает большую мощность и позволяет открывать крупные и весьма тяжелые створки.
Прочный внутренний кинематическая механизм, который включает в себя бронзовый венец / стальной червячный винт, гарантирует длительный срок службы и, следовательно, большое количество циклов.
Низкие эксплуатационные расходы - на практике, в дополнение к периодической связи смазки приводов, эти приводы не требуют технического обслуживания.
Доступен как с открытием правой и левой сторон; Это позволяет осуществить установку как можно ближе к шарниру, насколько это возможно без необходимости строительных работ.
Габаритные размеры Faac G-Bat 300:
Видео работы автоматики Faac G-Bat 300:
