ПРОМЫШЛЕННЫЕ СКЛАДНЫЕ ВОРОТА С НИЖНЕЙ НАПРАВЛЯЮЩЕЙ
Промышленные складные ворота
Ворота предназначены для установки в помещениях промышленного назначения, где требуется перекрыть большие (ширина — от 2 500 до 30 000 мм, высота — от 2 000 до 8 000 мм) по размеру проемы: в складских и гаражных комплексах, автотранспортных депо, ангарах для летательных аппаратов, автосалонах и пр.
ЗОНА ПРИМЕНЕНИЯ
Складные ворота с нижней направляющей — идеальное решение перекрытия проемов ангаров для хранения и обслуживания крупногабаритной техники, ангаров большой и малой авиации.
ПРЕИМУЩЕСТВА
УСТАНАВЛИВАЮТСЯ В ПРОЕМЫ БОЛЬШИХ РАЗМЕРОВ,
ИМЕЮТ МИНИМАЛЬНЫЕ ТРЕБОВАНИЯ К ПРОЕМУ
ТЕПЛЫЕ И ГЕРМЕТИЧНЫЕ,
ПОДХОДЯТ ДЛЯ ИСПОЛЬЗОВАНИЯ В ЛЮБЫХ КЛИМАТИЧЕСКИХ ЗОНАХ
БОЛЬШОЙ ОПЫТ УСТАНОВКИ,
ОТРАБОТАННАЯ КОНСТРУКЦИЯ, ЛЕГКИЙ И БЫСТРЫЙ МОНТАЖ
БАЗОВАЯ КОМПЛЕКТАЦИЯ
Полотно, собранное из стальных сэндвич-панелей, петель, роликов, резиновых уплотнителей.
Верхняя направляющая с отклоняющими системами для формирования компактной пачки панелей.
Нижняя направляющая для перемещения полотна ворот и сопротивления ветровой нагрузке.
Ручка для удобного открытия и закрытия ворот вручную.
Задвижки ригельные для фиксации ворот в закрытом положении.
Щеточный уплотнитель снизу полотна ворот для герметизации проема.
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
Окно в алюминиевой раме с заполнением оргстеклом.
ДИЗАЙН
ПОВЕРХНОСТЬ СЭНДВИЧ-ПАНЕЛИ
Гладкая
СТАНДАРТНЫЕ ЦВЕТА
RAL 9003 белый (стандартный).
ТАБЛИЦА РАЗМЕРОВ
КОНСТРУКЦИЯ
![]()
1. Кронштейн крепления привода с натяжителем; 2. Кронштейн крепления к стене; 3. Отклоняющая система с раскосами; 4. Верхний направляющий ролик; 5. Балка несущая стальная; 6. Опора роликовая регулируемая;
7. Кронштейн крепления роликовой опоры; 8. Петля; 9. Кронштейн крепления полотна ворот к цепи; 10. Резиновый уплотнитель концевой; 11. Резиновый уплотнитель шиповой; 12. Нижний направляющий профиль;
13. Ролик нижний; 14. Щеточный уплотнитель; 15. Ручка стальная; 16. Вертикальная ригельная задвижка.
ПОДГОТОВКА СТРОИТЕЛЬНОГО ОБЪЕКТА
Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум в трех разных точках во избежание ошибок.
H — высота проема (расстояние от пола до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — притолока (расстояние от верха проема до препятствия должно составлять минимум 350 мм).
b1/b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия).
ТРЕБОВАНИЯ К СТРОИТЕЛЬНОМУ ОБЪЕКТУ
При замере H и B за итоговый размер принимается наибольшая величина, при замере h, b1, b2 — наименьшая.
СПОСОБЫ МОНТАЖА
Монтаж на внутренней стороне стены рекомендуется, когда позволяют характеристики проема. При этом механизм привода и направляющие полностью защищены и недоступны посторонним лицам.
Монтаж на внешней стороне стены подходит в том случае, когда условия внутри здания более жесткие, чем снаружи или при дефиците свободного пространства внутри здания.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

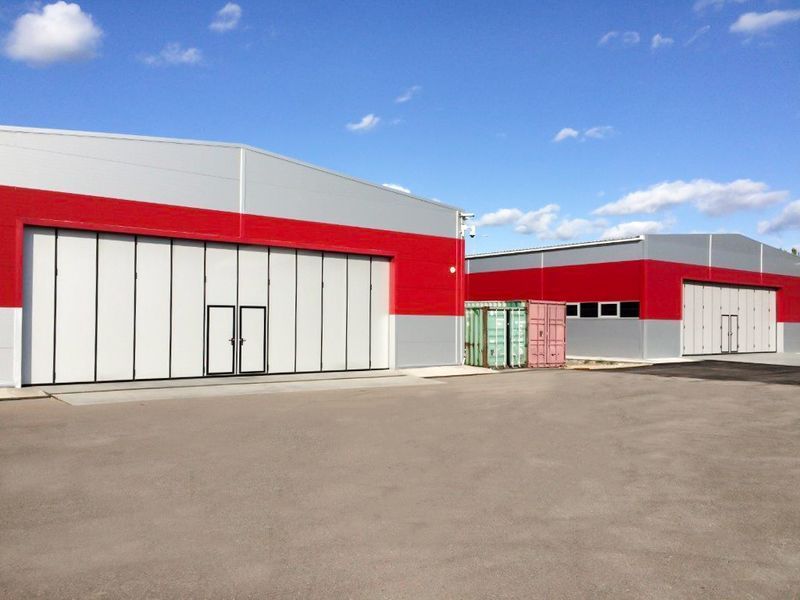

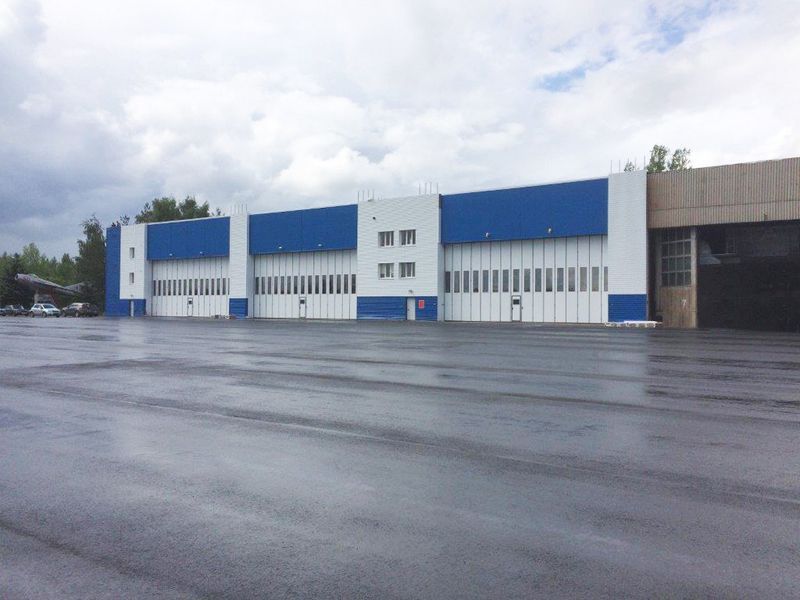

ПОРТФОЛИО РЕАЛИЗОВАННЫХ ОБЪЕКТОВ
