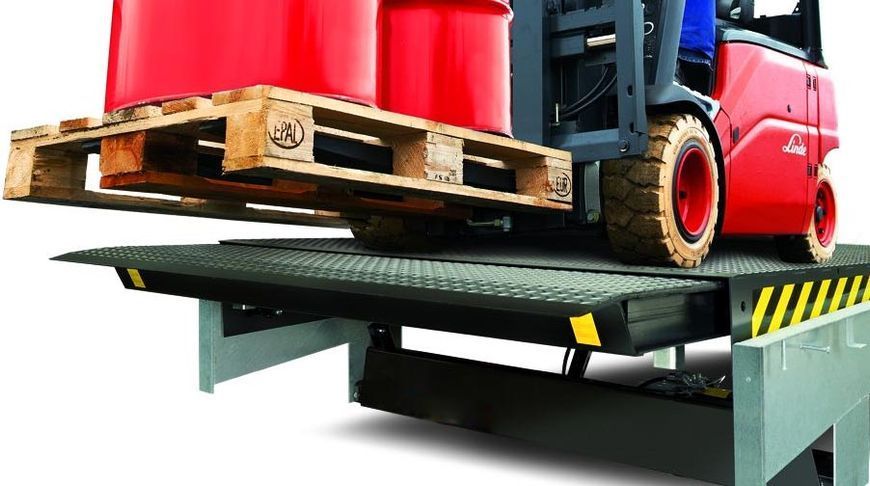

Платформы уравнительные с выдвижной аппарелью Alutech TL
Доклевеллер - платформы с выдвижной телескопической аппарелью

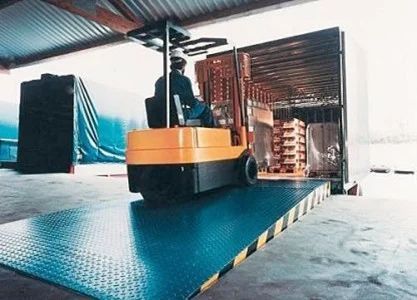

Уравнительная платформа с телескопической аппарелью – наиболее удобное решение для перегрузочного терминала. Телескопический механизм позволяет регулировать выдвижение аппарели и обеспечивает её точное расположение на кузове грузовика, что необходимо при максимальной загрузке автомобиля. Оператор сам определяет глубину вхождения аппарели в кузов автомобиля, что исключает риск повреждения груза.
ALUTECH TL ПЛАТФОРМА С ВЫДВИЖНОЙ АППАРЕЛЬЮ
Электрогидравлическая уравнительная платформа с выдвижной аппарелью ALUTECH серии TL — наиболее удобное решение для перегрузочного терминала. Телескопический механизм позволяет регулировать выдвижение аппарели исходя из степени загрузки автомобиля и обеспечивает ее точное расположение на кузове грузовика.
- Динамическая нагрузка 6 тонн;
- 2 основных подъемных цилиндра платформы;
- Покрытие двухкомпонентной краской с предварительной дробеструйной обработкой;
- Соответствие требованиям EN 1398, ГОСТам РФ, РБ и Украины;
- Широкий размерный ряд и наличие различных моделей;
- Увеличенная выдвижная аппарель до 1000 мм (опционально);
- Сжатые сроки поставки.

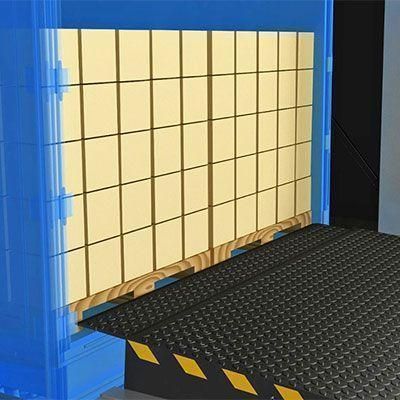

Принцип работы уравнительной платформы Alutech TL
Особенности конструкции
- Платформа выдерживает до 60 кН либо 6 тонн динамической нагрузки.
- Продольное усиление верхнего листа платформы стальными ребрами жесткости обеспечивает защиту от образования накатов и волнистостей вне зависимости от типа колес погрузчика.
- Два основных подъемных цилиндра платформы в стандартной комплектации защищают конструкцию от перекоса в случае преждевременного отъезда грузовика.
- Увеличенная длина выдвижной аппарели до 500 мм (стандарт) и 1000 мм (опция) позволяет компенсировать большее расстояние между рампой склада и автомобилем.
- Покрытие двухкомпонентной краской с предварительной дробеструйной обработкой гарантируют надежную защиту от коррозии.
- Широкий размерный ряд и наличие различных моделей (безрамная, под сварку, под бетонирование, боксовая) позволяют адаптировать плат- форму под все типы существующих приямков.
- Платформа серии TL соответствует требованиям европейских норм безопасности EN 1398, ГОСТам РФ, РБ и Украины, что подтверждено наличием сертификатов.
Гидравлическая система
Гидравлическая система платформы от надежных поставщиков обеспечивает исправную работу оборудования независимо от интенсивности эксплуатации.
Управление
В стандартный комплект поставки входит блок управления платформой CUL11 400B.
Системы безопасности
- Аварийная блокировка гидроцилиндров.
- Блокировка гидравлики при отключении питания.
- Предупредительная маркировка черно- желтыми полосами.
- Опора для проведения сервисных работ.
Технические характеристики
- Динамическая нагрузка (EN 1398) ..... 60 kH
- Длина выдвижной аппарели ..... 500 мм
- Толщина стального листа платформы ..... 8 / 10 мм
- Толщина стального листа аппарели ..... 12 / 14 мм
- Стандартный цвет ..... RAL 9005 (черный)
- Электропитание ..... 3 N~ 400 В / 50 Гц / 16 A
- Класс защиты ..... IP 54
- Мощность двигателя ..... max 1,5 кВт
Дополнительные опции
- Окраска в любой цвет по каталогу RAL.
- Выдвижная аппарель со скосами (2 Ч 125 мм) либо с боковыми сегментами (2 Ч 140 мм) для обслуживания узких транспортных средств.
- Выдвижная аппарель 1000 мм.
- Низкотемпературное масло до − 40 ° С для надежной эксплуатации оборудования в жестких климатических условиях..
Заказные размеры платформы
Заказаная ширина платформы 1750, 2000, 2250, 2400 мм.
Максимальный наклон составляет 12,5 % в соответствии с EN 1398.
Конструкция уравнительной платформы Alutech TL
Особенности доклевеллеров Alutech TL
ГАРАНТИРОВАННАЯ БЕЗОПАСНОСТЬ
Продуманная конструкция платформы Alutech TL гарантирует максимальную безопасность. В стандартном исполнении платформа TL, имеет два подъемных гидравлических цилиндра оборудованных клапанами автоматической блокировки. Данные цилиндры гарантируют высокую устойчивость платформы в случае преждевременного отъезда грузовика.
НАДЕЖНАЯ ГИДРАВЛИКА
В базовой комплектации платформы поставляются с гидравлическим маслом, которое рассчитано на использование при температуре окружающей среды до -15 °C. Для регионов с холодным климатом возможна заправка гидравлической системы низкотемпературным маслом, что позволяет эксплуатировать платформы в самых суровых условиях при температуре до -40 °C.
ПРОЧНОСТЬ И НАДЕЖНОСТЬ
Для изготовления платформы используются листы с чечевичным рифлением изготовленные согласно госту из стали марки Ст3сп, аналога стали S235 EN по классификации европейского союза. Толщина основного листа 6-ть миллиметров в месте без рифления и 8 мм вместе с рифлением. Толщина листа аппарели 12 и 14 мм соответственно. Для предания дополнительной прочности, подъёмная часть усиливается продольными ребрами жесткости. Подобное решение позволяет платформе выдерживать динамическую нагрузку до 6-ти тонн.
РАСШИРЕННАЯ ГАРАНТИЯ
Предварительная дробеструйная обработка и окраска двухкомпонентной эмалью, обеспечивают высокую стойкость платформы к коррозии. На уравнительные платформы Alutech, предоставляется расширенная гарантия от сквозной коррозии сроком 10 лет!
ШИРОКИЙ ВЫБОР
Наличие различных моделей платформы и расширенная гамма стандартных цветов позволяют подобрать оптимальное решение в зависимости от этапа строительства объекта и индивидуальных пожеланий заказчика.
ВЫСОКАЯ ЭНЕРГОЭФФЕКТИВНОСТЬ

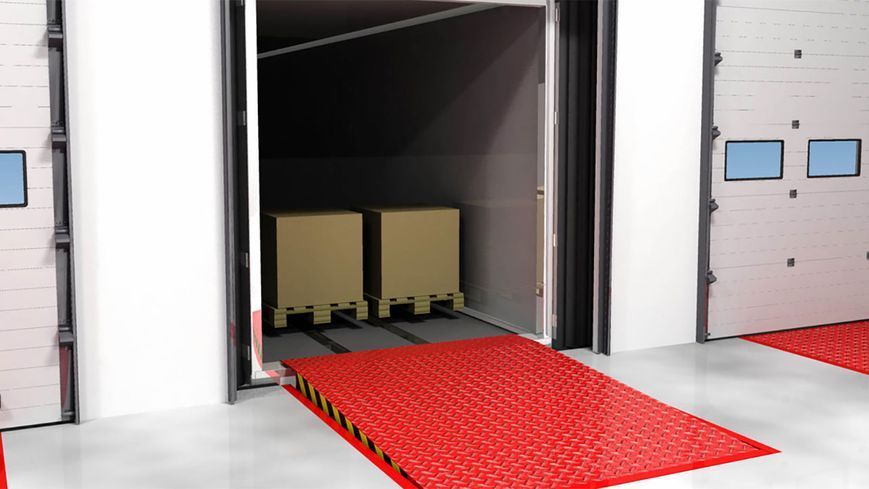

Метровая аппарель дает возможность установить платформу за секционными воротами, что исключает теплообмен между помещением и улицей при закрытых воротах и позволяет значительно повысить энегроэффективность перегрузочного поста. Платформа Alutech TL идеальное решение для объектов с жесткими требованиями к температурному режиму и регионам с холодным климатом.
