Платформы уравнительные с поворотной аппарелью Alutech SL
Доклевеллер - платформы с поворотной аппарелью
Уравнительная платформа с поворотной аппарелью – надежное и эффективное решение для оптимизации работ по погрузке и разгрузке транспорта. Гидравлическая платформа проста и удобна в эксплуатации. После стыковки автомобиля с перегрузочным терминалом оператор запускает платформу – происходит её подъем, поворот аппарели и опускание на кузов автомобиля. В этом положении платформа плавно следует за движениями автомобиля вверх и вниз при проезде погрузчика.

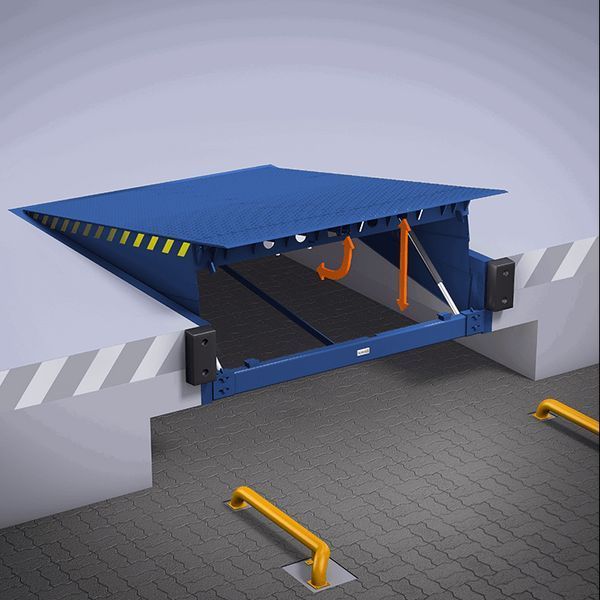

ALUTECH SL ПЛАТФОРМА С ПОВОРОТНОЙ АППАРЕЛЬЮ
Электрогидравлическая уравнительная платформа с поворотной аппарелью ALUTECH серии SL компенсирует перепад высот между полом грузового транспортного средства и уровнем рампы склада, обеспечивая беспрепятственный заезд погрузочной техники и доступ персонала во время процесса погрузки-разгрузки.
- Динамическая нагрузка 6 тонн
- 2 основных подъемных цилиндра платформы
- Покрытие двухкомпонентной краской с предварительной дробеструйной обработкой
- Соответствие требованиям EN 1398, ГОСТам РФ, РБ и Украины
- Широкий размерный ряд и наличие различных моделей
- Сжатые сроки поставки
Принцип работы уравнительной платформы Alutech SL
Особенности конструкции
- Платформа выдерживает до 60 кН либо 6 тонн динамической нагрузки.
- Продольное усиление верхнего листа платформы стальными ребрами жесткости обеспечивает защиту от образования накатов и волнистостей вне зависимости от типа колес погрузчика.
- Два основных подъемных цилиндра платформы в стандартной комплектации защищают конструкцию от перекоса в случае преждевременного отъезда грузовика.
- Покрытие двухкомпонентной краской с предварительной дробеструйной обработкой гарантируют надежную защиту от коррозии.
- Болтовое крепление опорной балки платформы без применения сварки упрощает замену данного элемента на объекте при повреждении.
- Широкий размерный ряд и наличие различных моделей (безрамная, под сварку, под бетонирование, боксовая) позволяют адаптировать платформу под все типы существующих приямков.
- Платформа серии SL соответствует требованиям европейских норм безопасности EN 1398, ГОСТам РФ, РБ и Украины, что подтверждено наличием сертификатов.
Гидравлическая система
Гидравлическая система платформы от надежных поставщиков обеспечивает исправную работу оборудования независимо от интенсивности эксплуатации.
Управление
В стандартный комплект поставки входит блок управления платформой CUL01 400B.
Системы безопасности
- Аварийная блокировка гидроцилиндров.
- Блокировка гидравлики при отключении питания.
- Предупредительная маркировка черно- желтыми полосами.
- Опора для проведения сервисных работ.
Технические характеристики
- Динамическая нагрузка (EN 1398) .... 60 kH
- Длина поворотной аппарели .... 400 мм
- Толщина стального листа платформы .... 6 / 8 мм
- Толщина стального листа аппарели .... 12 / 14 мм
- Поверхность окрашена в .... RAL 9005 (черный)
- Электропитание .... 3 N~ 400 В / 50 Гц / 16 A
- Класс защиты .... IP 54
- Мощность двигателя .... max 0,75 кВт
Дополнительные опции
- Окраска в любой цвет по каталогу RAL.
- Поворотная аппарель со скосами либо с боковыми сегментами (2 Ч 125 мм) для обслуживания узких транспортных средств.
- Низкотемпературное масло до − 40 ° С для надежной эксплуатации оборудования в жестких климатических условиях.
Заказные размеры платформы
Заказаная ширина платформы 1750, 2000, 2250 мм.
Максимальный наклон составляет 12,5 % в соответствии с EN 1398.

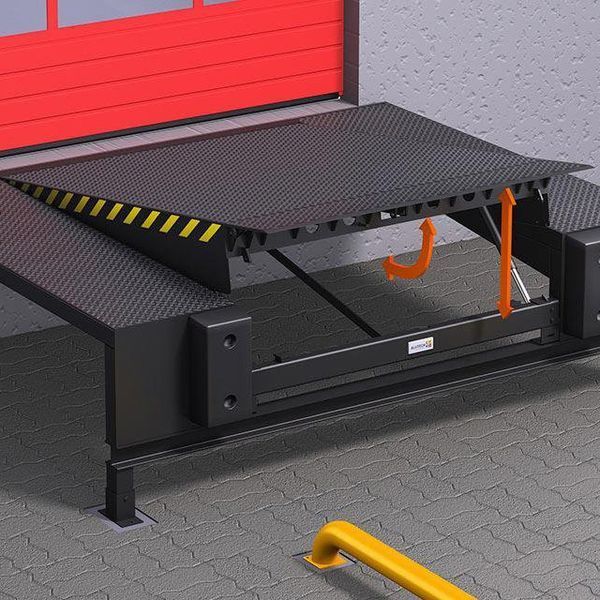

Конструкция уравнительной платформы Alutech SL
Особенности доклевеллеров Alutech SL
АБСОЛЮТНАЯ БЕЗОПАСТНОСТЬ
В стандартном исполнении платформа SL имеет два подъемных гидравлических цилиндра оборудованных клапанами автоматической блокировки. Данные цилиндры гарантируют высокую устойчивость платформы в случае преждевременного отъезда грузовика. Дополнительный элемент безопасности в платформе SL - усиливающая тяга. В случае преждевременного отъезда грузовика, усиливающая тяга переносит часть нагрузки с опорной балки на заднюю часть приямка.
НАДЕЖНАЯ ГИДРАВЛИКА
В базовой комплектации платформы поставляются с гидравлическим маслом, которое рассчитано на использование при температуре окружающей среды до -15 °C. Для регионов с холодным климатом возможна заправка гидравлической системы низкотемпературным маслом, что позволяет эксплуатировать платформы в самых суровых условиях при температуре до -40 °C.
ПРОЧНОСТЬ И НАДЕЖНОСТЬ
Для изготовления платформы используются листы с чечевичным рифлением изготовленные согласно госту из стали марки Ст3сп, аналога стали S235 EN по классификации европейского союза. Толщина основного листа 6-ть миллиметров в месте без рифления и 8 мм вместе с рифлением. Толщина листа аппарели 12 и 14 мм соответственно. Для предания дополнительной прочности, подъёмная часть усиливается продольными ребрами жесткости. Подобное решение позволяет платформе выдерживать динамическую нагрузку до 6-ти тонн.
РАСШИРЕННАЯ ГАРАНТИЯ
Предварительная дробеструйная обработка и окраска двухкомпонентной эмалью, обеспечивают высокую стойкость платформы к коррозии. На уравнительные платформы Alutech, предоставляется расширенная гарантия от сквозной коррозии сроком 10 лет!
ШИРОКИЙ ВЫБОР
Наличие различных моделей платформы и расширенная гамма стандартных цветов позволяют подобрать оптимальное решение в зависимости от этапа строительства объекта и индивидуальных пожеланий заказчика.
