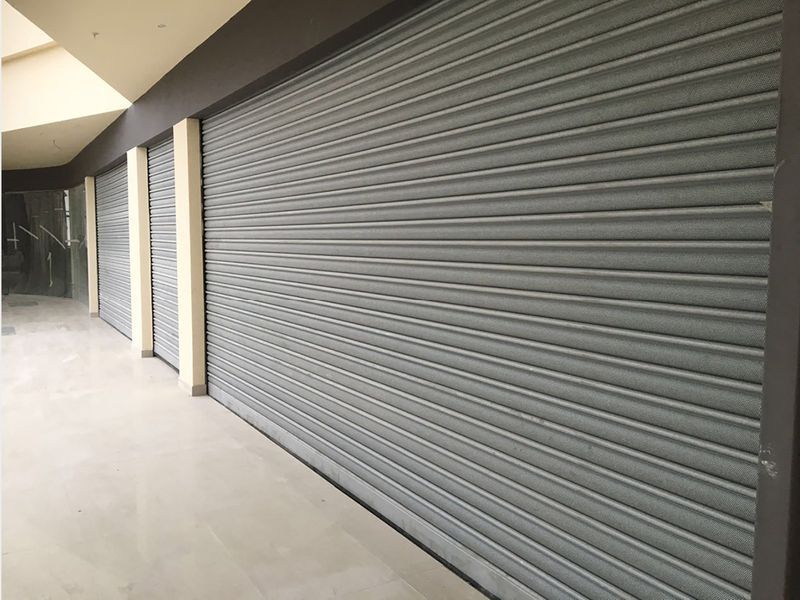

СТАЛЬНЫЕ РУЛОННЫЕ ВОРОТА ИЗ ПРОФИЛЯ RHS117/08
Компания DoorHan предлагает рулонные ворота, которые соответствуют российским и европейским нормам качества и безопасности, а также адаптированы для эксплуатации в различных климатических условиях. Рулонные ворота с внутривальным приводом устанавливаются на въездные и гаражные проемы, торговые комплексы, складские и промышленные объекты площадью до 18 кв. м. Все комплектующие для рулонных ворот DoorHan выпускаются на современных автоматизированных линиях с применением оборудования ведущих мировых производителей. Все металлические детали оцинкованы или окрашены, что обеспечивает устойчивость к коррозии и негативному воздействию агрессивных сред, продлевает срок службы рольставен. Надежность конструкции рулонных ворот DoorHan, безопасность их эксплуатации и соответствие российским стандартам подтверждены сертификатами.
Профиль RHS117/0.8
Область применения:
служат современной альтернативой секционным и распашным воротам. Устанавливаются в гаражах, в салонах, бизнес-центрах, выставочных павильонах и т. д.
Преимущества:
обладают высоким классом взломостойкости, все элементы конструкции рассчитаны на длительный срок службы. Конструкция изготовлена полностью из оцинкованных стальных комплектующих.
Особенности конструкции:
профили изготавливаются из холоднокатаной оцинкованной стали толщиной 0,8 мм; возможна установка накладным или встроенным способом.
Рулонные ворота с внутривальным электроприводом
Рулонные ворота весом до 280 кг оснащаются внутривальным электроприводом. Могут быть дополнительно оснащены устройством дистанционного управления, блоками группового управления, фотоэлементами безопасности, сигнальной лампой, оптосенсорами. На случай отсутствия электроэнергии предусмотрена система аварийного закрывания полотна.
Конструкция
1. Кронштейн консольный SR351
2. Суппорт с подшипником BSR30
3. Капсула регулируемая KPU10230
4. Вал октагональный RV102
5. Электропривод RS230, RS300
6. Направляющий профиль RG95S
7. Концевой профиль RA120E
8. Уплотнитель нижний UP4 (UP6)
9. Профиль (полотно) RHS117/0.8 (RHS117P/0.8, RHS75, RHS75P)
10. Уплотнитель боковой UP5.
Способы монтажа
Накладной монтаж
Встроенный монтаж
Базовая комплектация
Полотно на валу в сборе. Полотно на валу в сборе состоит из вала с капсулами диаметром 102 мм, нарезки сплошного или перфорированного стального, оцинкованного профиля высотой 117 мм и толщиной 0,8мм. Полотно может быть окрашено в любой из доступных для выбора цветов.
Концевой профиль. Концевой профиль состоит из алюминиевого экструдированного профиля RA120E с толщиной стенки 2,5 мм и нижнего уплотнителя UP4.
Комплект направляющих профилей. Комплект направляющих профилей состоит из двух стальных направляющих с уплотнителем. Направляющие профили могут быть окрашены в любой из доступных для выбора цветов.
Кронштейн. Кронштейны изготавливаются из стали, оцинковываются в процессе производства.
Электропривод внутривальный. Электропривод внутривальный поставляется с комплектом метизов для крепления привода и суппорта с подшипником.
Коробка с дополнительной комплектацией.
Дополнительная комплектация
Блок управления CV01 для дистанционного управления одной роллетой или группой роллет.
Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan.
Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan.
Пульт Transmitter-4 для дистанционного управления четырьмя автоматическими устройствами.
Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами.
Выключатель клавишный для накладного монтажа SWB.
Ключ-кнопка SWM (металлическая) для подачи управляющей команды на блок управления электропривода с помощью поворота ключа.
Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника.
Сигнальная светодиодная лампа с антенной Lamp-PRO.
Блок группового управления GC2/GC4. GC2 для управления двумя приводами с одного выключателя; блок GC4 — для управления четырьмя приводами.
Стандартные расцветки
Дополнительные цвета
