Автоматика для распашных ворот FAAC GENIUS GFlash Q (G-BAT 400) MAXI
Электромеханический привод серии G-BAT представляет собой новую версию привода 414 (Euro Bat) предназначен для распашных ворот со створками до 4 м.

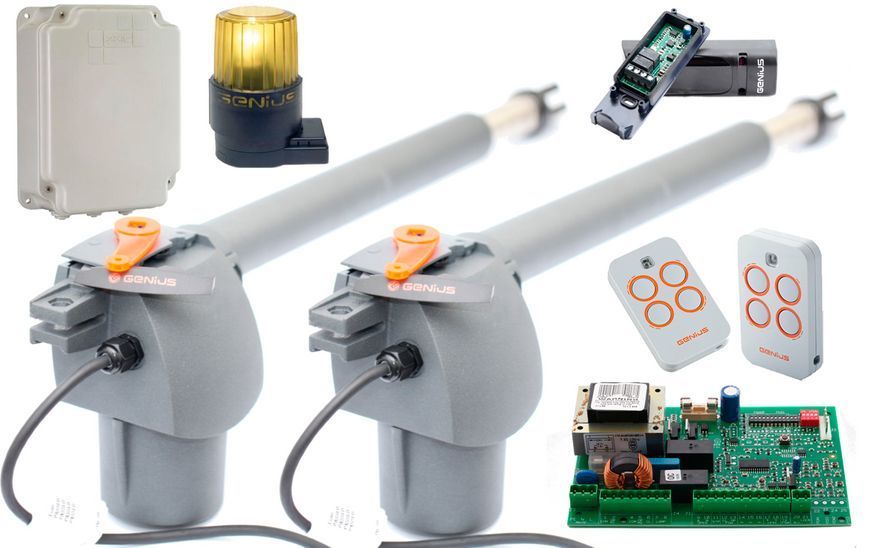

FAAC GENIUS GFlash Q (G-BAT 400) MAXI - Что входит в данный комплект привода?

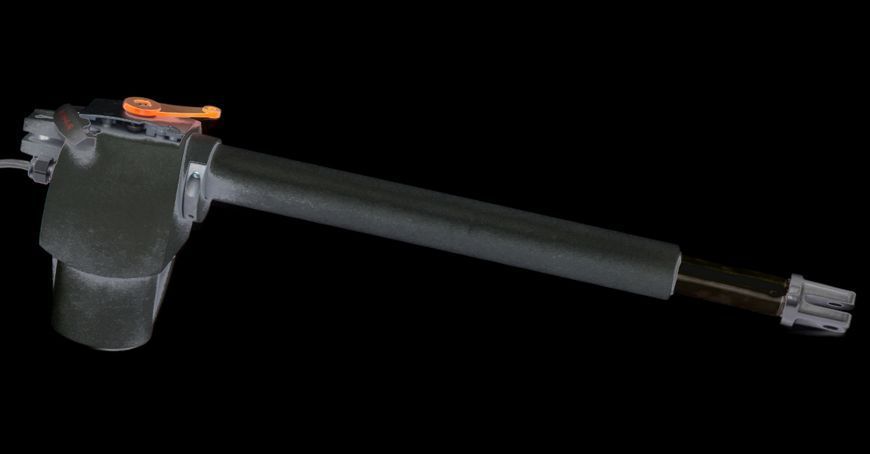

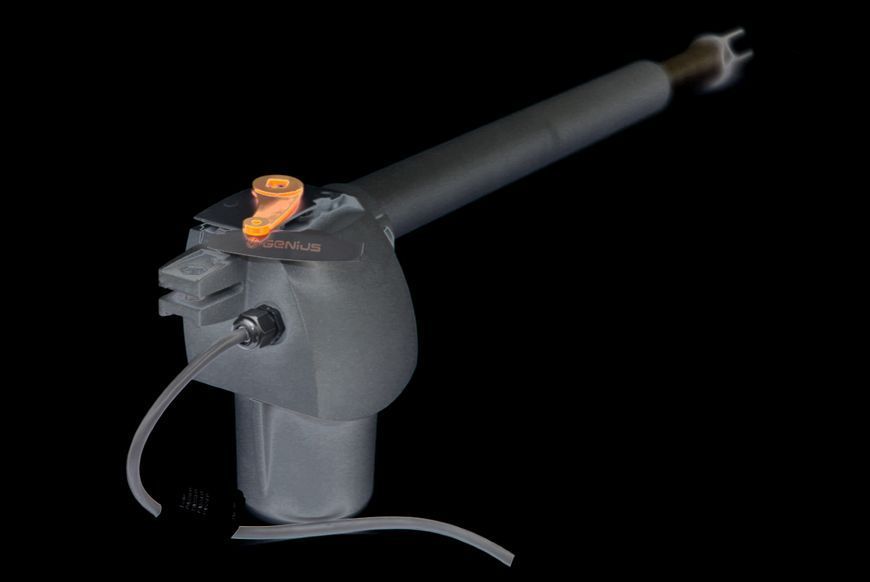

G-Bat 400 DX
Привод FAAC для распашных ворот G-Bat 400 DX (правый) + встраиваемый приемник MONOCANALE 433 JLC
G-Bat 400 SX
Привод FAAC для распашных ворот G-Bat 400 SX (левый)

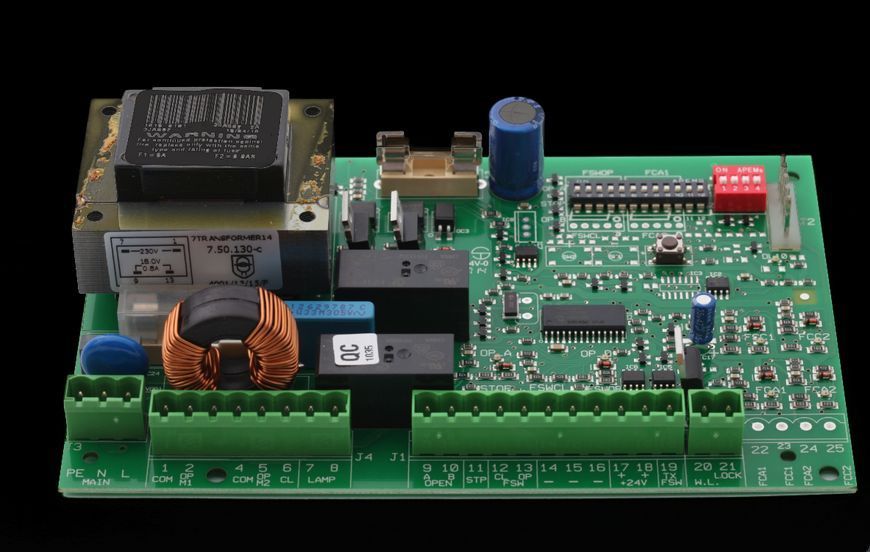

BRAIN 592 BRAIN 592
Плата управления FAAC BRAIN 592

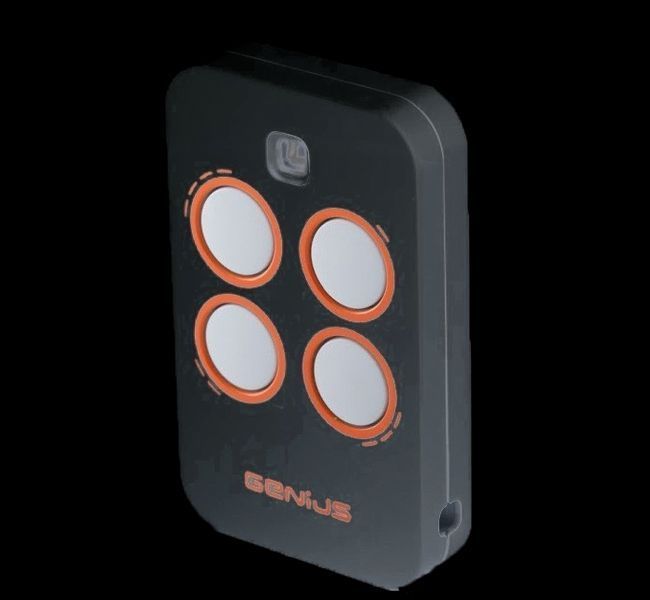

KILO TX4 JLC 433 MHz
Пульт д/у 4-ох канальный FAAC KILO TX4 JLC 433 MHz - 2 шт.
ECOBOX
Бокс для плати управления FAAC ECOBOX

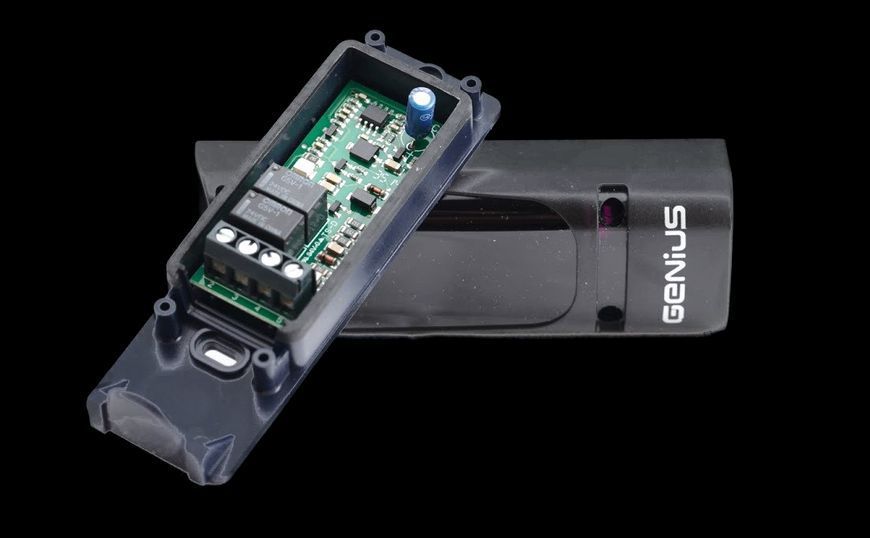

VEGA
Фотоэлементы FAAC VEGA, макс. дальность 20м

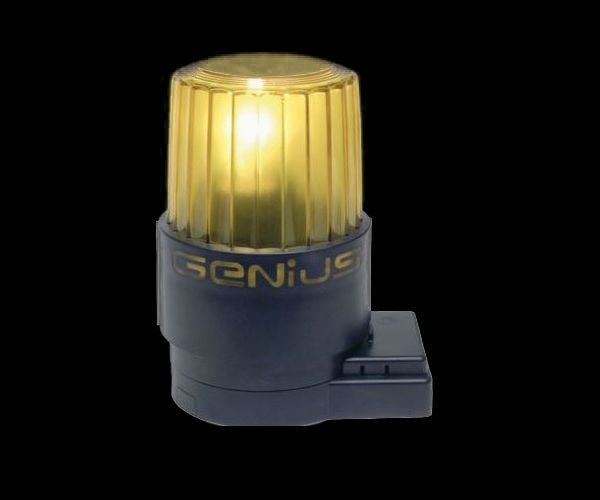

GUARD 230V INTERMITTENT
Сигнальная лампа FAAC GUARD 230V INTERMITTENT
Что еще можно купить к приводу распашных ворот FAAC G-BAT 400:
Пульт д/у GENIUS 4-ох канальный KILO TX4 JLC 433 MHz
Сигнальная лампа FAAC GUARD
Что собой представляет автоматика для распашных ворот FAAC G-BAT 400
Приводы Faac серии G-Bat:
Genius ™ (Италия) создает приводы распашных ворот на протяжении более 20 лет, а также в рамках FAAC Group, является мировым лидером в поставке систем автоматизации ворот премиум класса для автомобильных ворот и калиток. Genius™ усовершенствовал свою точность изготовления, чтобы стать самым надежным в мире производителем электромеханических автоматизационных систем для ворот. Когда дело доходит до техники, приводы для автоматизации ворот Genius имеют больше бронзовые и стальные шестерни, чем любые другие марки, а также качественные шарикоподшипники по всему оператору. Незащищенные части либо литой или экструдированный алюминий или нержавеющая сталь - широко используется как для подвижных частей и крепежных элементов.
Faac - надежная и доступная автоматика для ворот. Ворота оснащенные автоматикой Faac будут надежно открываться и закрываться на протяжении многих лет. Такое качество обеспечивается высокоточным производством и конструкцией приводов этой фирмы.
Устройство и принцип действия действия FAAC G-BAT
Конструкторские решения FAAC для серии G-BAT
Долговечность
Червячный редуктор
пара трения:
- сталь/бронза;
- нереверсивность;
- бесшумность;
- плавность хода;
- износоустойчивость;
- минимальное трение.
Пара «винт\гайка»
пара трения:
- сталь/полимер;
- не требует смазки;
- ударная вязкость;
- морозоустойчивость;
- минимальное трение;
- износоустойчивость.
Защита от внешней среды
Гермоввод
Защита ввода силового кабеля.
Прокладка
Защита двигателя
Материал: резина
Защитная шайба
Защита двигателя
Материал: полимер
Ледосъемная манжета
Препятствует проникновению: пыли, дождя, снега и льда.
Материал: резина
Монтажные условия FAAC G-BAT
Обозначения:
- С – ход штока;
- α – угол открывания створки;
- E – длина переднего кронштейна;
- Z – длина заднего кронштейна.
Условия:
Теоретически:
Если α=90°, то A + B = С
Если α>90°, то A + B < C
Практически:
A + B ≤ С - 10*
X + E ≤ A - 20
E ≥ 45 мм
A ≈ B (± 40 мм)
Зависимости:
A↓ , B↓ -> F створки↓, α↑
*запас в 10 мм необходим для обеспечения безотказной работы привода.
Возможности платы управления BRAIN 592
Элементы программирования BRAIN 592
DS 1
- усилие створки 1
- усилие створки 2
- алгоритм работы
- пауза автозакрывания
- задержка в фазе закрывания
DS 2
- задержка в фазе открывания
- реверс в фазе закрывания
- тест фотоэлементов
Светодиоды
индикация упрощает программирование
Кнопка «F»
легко программировать единственной кнопкой
Почему стоит выбрать Faac:
Прочность и надежность. Каждый день Faac проводит строгие и точные тесты с использованием технологически передовых процедур и новейших инструментов, для того чтобы гарантировать самые высокие технологические и качественные стандарты.
Стабильно работает даже в очень сложных погодных условиях и температурах вплоть до -20°С.
Осевое усилие обеспечивает большую мощность и позволяет открывать крупные и весьма тяжелые створки.
Прочный внутренний кинематическая механизм, который включает в себя бронзовый венец / стальной червячный винт, гарантирует длительный срок службы и, следовательно, большое количество циклов.
Низкие эксплуатационные расходы - на практике, в дополнение к периодической связи смазки приводов, эти приводы не требуют технического обслуживания.
Доступен как с открытием правой и левой сторон; Это позволяет осуществить установку как можно ближе к шарниру, насколько это возможно без необходимости строительных работ.
Габаритные размеры Faac G-Bat 400:
