РОЗПАШНІ ВОРОТА

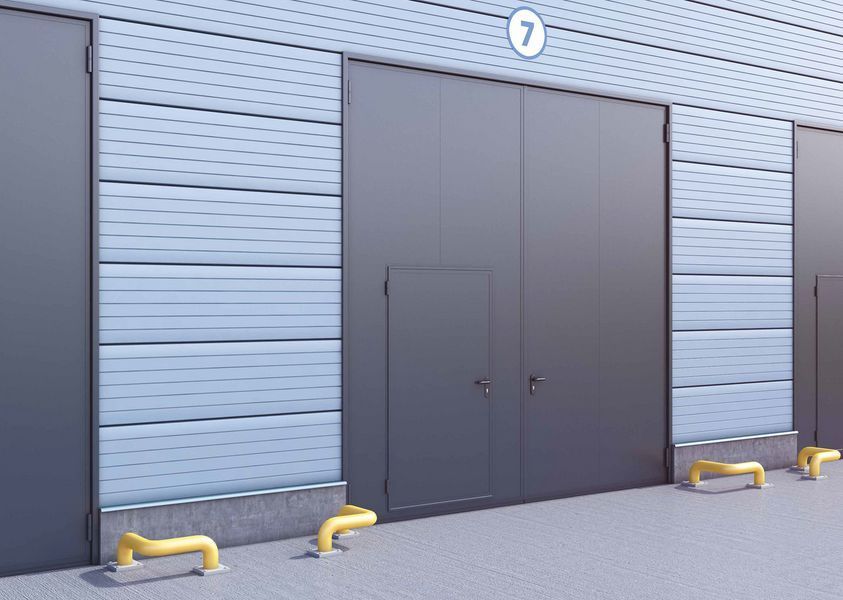

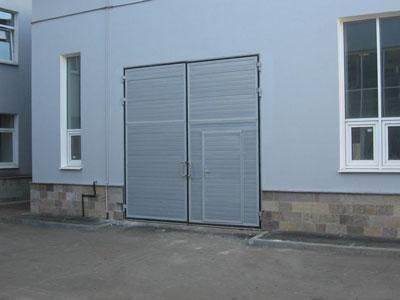

Промислові ворота розпашні
Розпашні гаражні ворота DoorHan встановлюються на об'єктах приватного, комерційного та промислового секторів, наприклад, у гаражах, майстерень, ремонтних депо, виробничих цехах і т. д. Класична конструкція забезпечує надійність і довгий термін служби воріт, заповнення полотна сендвіч-панелями — високі енергозберігаючі показники.
Принцип роботи:
стулки воріт відчиняються всередину або назовні приміщення; встановлюються на об'єктах приватного, комерційного та промислового секторів, у гаражах, майстерень, ремонтних депо, виробничих цехах і т. д.
Переваги:
товщина полотна 80 мм забезпечує підвищені показники воріт теплозбереження; вдосконалена рамкова конструкція зі спеціально розробленими сталевими профілями дозволяє збирати стулки без використання зварних з'єднань; модернізована геометрія сталевого профілю та ущільнювач по контуру отвору забезпечують найкраще прилягання полотна до рами воріт, підвищуючи герметичність конструкції.
Особливості конструкції:

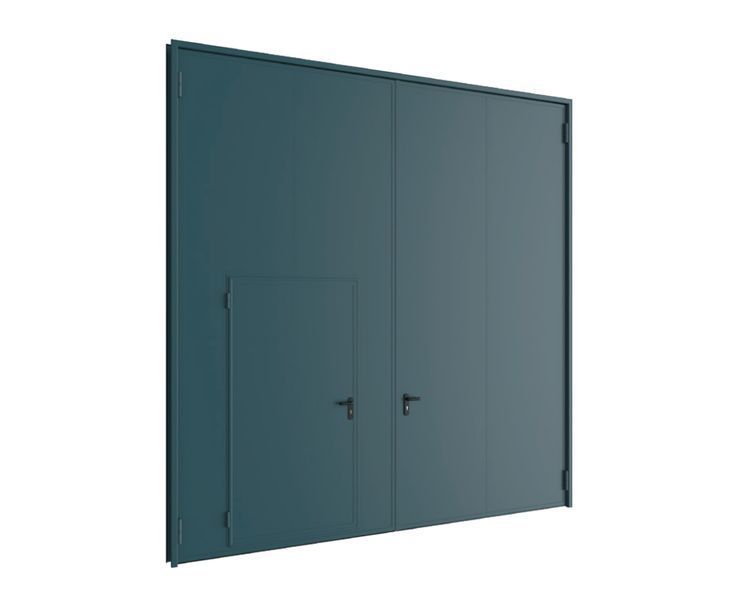

полотно воріт може бути виготовлено з однаковими або різними по ширині стулками; можлива установка хвіртки у стулку.
КОНСТРУКТИВНІ ОСОБЛИВОСТІ
КОНСТРУКЦІЯ СЕНДВІЧ-ПАНЕЛІ
Сендвіч-панелі для виготовлення полотна воріт складаються із сталевих листів, утеплювача (пінополіуретану) та інтегрованого несучого профілю. У профіль сендвіч-панелі встановлюються петлі, по всьому периметру — багатокамерна гумове ущільнення, стійке до ультрафіолетового випромінювання, низьких температур і вологи. Використання інтегрованого несучого профілю дозволяє закріпити і при необхідності пересунути петлю по всій висоті стулок, а також зробити їх конструкцію більш жорсткою і міцною.
Захисна плівка — 0,05 мм
Цинк — 275 мг/м2
Сталевий лист — 0,7 мм
Цинк — 275 мг/м2
Епоксидний грунт — 5 мкм.
ДОПУСТИМІ ПАРАМЕТРИ ОТВОРУ
Розпашні ворота:
М, висота отвору — від 2000 до 5000 мм.
В, ширина отвору — від 2000 до 5000 мм.
h, одвірок (відстань від верху отвору до стелі) — 0 мм.
b1 і b2, відстань від краю отвору до бічної внутрішньої стіни — 0 мм.
СИСТЕМА УЩІЛЬНЮВАЧІВ
Гумовий ущільнювач шиповой.
Гумовий ущільнювач кінцевий.
Щітковий ущільнювач (по периметру отвору).
КОРОБ
КОНСТРУКТИВНІ ОСОБЛИВОСТІ РОЗПАШНИХ ВОРІТ
1. Рама; 2. Полотно воріт; 3. Механічний замок; 4. Засувка вертикальна ригельна; 5. Щітковий ущільнювач; 6. Уловлювач.
Ущільнювач по контуру отвору.
БАЗОВА КОМПЛЕКТАЦІЯ
Дві стулки поставляються в зборі (сендвіч-панелі товщиною 80 мм, сталеві окантовочні профілі, що підсилюють куточки, петлі зі змінною віссю, ущільнювач, ригельна засувка, механічний замок).
Сталева рама поставляється розібраної (два вертикальних профілю, один горизонтальний).
ДИЗАЙН
КОЛЬОРИ І ТИП ПОВЕРХНІ ПАНЕЛЕЙ
За вашим бажанням можливе фарбування панелей в будь-який колір згідно міжнародної RAL-карті. При виведенні на друк кольори можуть бути перекручені, користуйтеся оригінальної RAL-картою.
ДОДАТКОВА КОМПЛЕКТАЦІЯ
ХВІРТКА
Встановлюється в панель складних і воріт для забезпечення додаткового доступу в приміщення при закритих воротах, що полегшує їх використання і зберігає тепло в приміщенні. Хвіртка окантовывается стійким до корозії алюмінієвим профілем чорного кольору, для контролю доступу оснащується механічним замком. Додатково хвіртку можна оснастити вбудованим доводчиком.
Розміри: висота — 2100 мм; ширина — від 800 до 900 мм.
ВІКНА
В полотно складних та відкатних воріт можна встановити вікна прямокутної форми. За рахунок відсутності «містка холоду» зовнішнього і внутрішнього алюмінієвих профілів вікно не промерзає у зимовий період. Для виготовлення вікон використовується оргскло TD65-80 % і стільниковий панель TD65-54 %. Для додаткової герметизації по контуру встановлюється ущільнювач.
Розміри: 625 × 500, 625 × 1000, 625 × 1500, 625 × 2000 мм.
Вікно з стільникового панеллю в алюмінієвій рамі.
Вікно з оргсклом в алюмінієвій рамі.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
