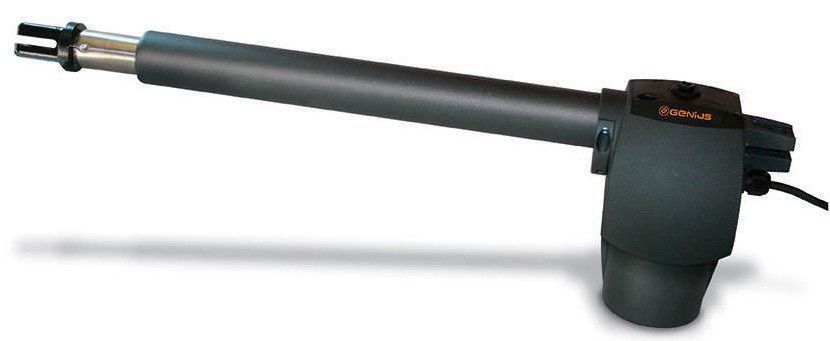

Привід FAAC G-Bat 400 SX (лівобічний)
Електромеханічний привід FAAC G-Bat 400 SX (лівобічний) являє собою нову версію приводу 414 (Euro Bat) призначений для роспашних воріт зі стулками до 4 м.
Що ще варто купити до приводу розпашних воріт FAAC G-BAT 400 SX?
Плата управління FAAC BRAIN 592
Бокс для плати управління FAAC ECOBOX
Пульт д/у GENIUS 4-ох канальний KILO TX4 JLC 433 MHz
Сигнальна лампа FAAC GUARD
Привід для розпашних воріт FAAC G-Bat 400 DX (правий)
Що являє собою привід для розпашних воріт FAAC G-BAT 400 SX
Приводи серії Faac G-Bat:
Genius ™ (Італія) створює приводи для орних воріт протягом більше 20 років, а також в рамках FAAC Group є світовим лідером у постачанні систем автоматизації воріт преміум класу для автомобільних воріт і хвірток. Genius™ удосконалив свою точність виготовлення, щоб стати найнадійнішим у світі виробником електромеханічних автоматизаційних систем для воріт. Коли справа доходить до техніки, приводи для автоматизації воріт Genius мають більше бронзові і сталеві шестерні, ніж будь-які інші марки, а також якісні шарикопідшипники по всьому оператору. Незахищені частини або литий або екструдований алюміній або нержавіюча сталь - широко використовується як для рухомих частин і кріпильних елементів.
Faac - виробляє надійні і доступні види автоматики для воріт. Ворота оснащені автоматикою Faac будуть надійно відкриватися і закриватися протягом багатьох років. Така якість забезпечується високоточним виробництвом і конструкцією приводів цієї фірми.
Пристрій і принцип дії дії FAAC G-BAT
Конструкторські рішення FAAC для серії G-BAT
Довговічність
Черв'ячний редуктор
пара тертя:
- сталь/бронза;
- нереверсивность;
- безшумність;
- плавність ходу;
- зносостійкість;
- мінімальне тертя.

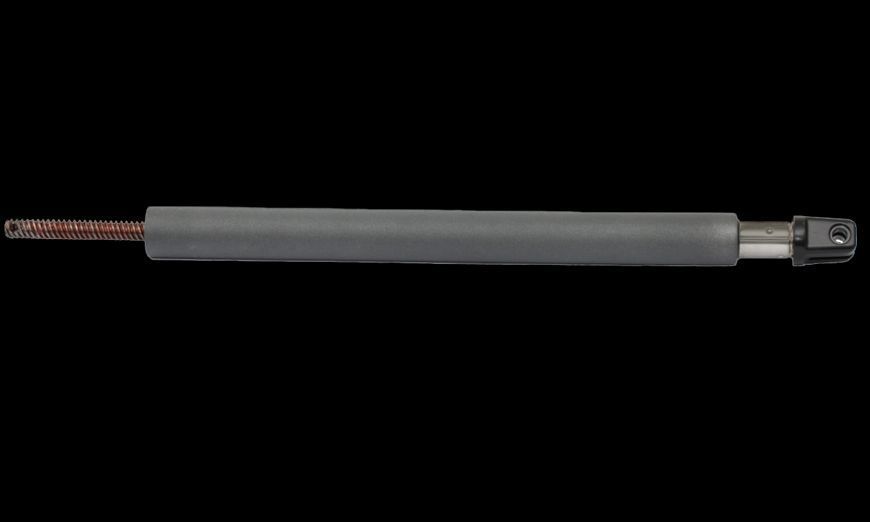

Пара «гвинт\гайка»
пара тертя:
- сталь/полімер;
- не вимагає мастила;
- ударна в'язкість;
- морозостійкість;
- мінімальне тертя;
- зносостійкість.
Захист від зовнішнього середовища
Гермоввод
Захист введення силового кабелю.
Прокладка
Захист двигуна
Матеріал: гума
Захисна шайба
Захист двигуна
Матеріал: полімер
Ледосъемная манжета
Перешкоджає проникненню: пилу, дощу, снігу і льоду.
Матеріал: гума
Монтажні умови FAAC G-BAT
Позначення:
- З – хід штока;
- α – кут відкривання стулки;
- E – довжина переднього кронштейна;
- Z – довжина заднього кронштейна.
Умови:
Теоретично:
Якщо α=90°, то A + B = С
Якщо α>90°, то A + B < C
Практично:
A + B ≤ С - 10*
X + E ≤ A - 20
E ≥ 45 мм
A ≈ B (± 40 мм)
Залежності:
A↓ , B↓ -> F стулки↓, α↑
*запас в 10 мм необхідний для забезпечення безвідмовної роботи приводу.
Можливості плати управління BRAIN 592
Елементи програмування BRAIN 592
DS 1
- зусилля стулки 1
- зусилля стулки 2
- алгоритм роботи
- пауза автозакриванія
- затримка у фазі закривання
DS 2
- затримка у фазі відкривання
- реверс у фазі закривання
- тест фотоелементів
Світлодіоди
індикація спрощує програмування
Кнопка «F»
легко програмувати єдиною кнопкою
Чому варто вибрати приводи для розпашних воріт Faac:
Міцність і надійність. Кожен день Faac проводить строгі і точні тести з використанням технологічно передових процедур і новітніх інструментів, для того щоб гарантувати найвищі технологічні та якісні стандарти.
Стабільно працює навіть в дуже складних погодних умовах і температурах аж до -20°С.
Осьове зусилля забезпечує велику потужність і дозволяє відкривати великі й дуже важкі стулки.
Міцний внутрішній кінематичний механізм, який включає в себе бронзовий вінець / сталевий черв'ячний гвинт, гарантує тривалий термін служби і, отже, велику кількість циклів.
Низькі експлуатаційні витрати - на практиці, у додаток до періодичної зв'язку мастила приводів, ці приводи не вимагають технічного обслуговування.
Доступний як з відкриттям правої і лівої сторін; Це дозволяє здійснити установку як можна ближче до шарніру, наскільки це можливо без необхідності будівельних робіт.
Габаритні розміри Faac G-Bat 400 SX:
Відео роботи автоматики Faac G-Bat 400:
