Протипожежна штора "ГОРИЗОНТАЛЬНА"
Автоматична протипожежна штора типу FireShield-H «Горизонтальна» сконструйована, щоб запобігати поширенню вогню й диму з однієї частини будівлі в іншу. Монтується на стельових протемах і проємах у підлозі. Переміщення полотна горизонтальне.
Межа вогнестійкості: E120 (без зрошення водою); EI120 (у разі зрошення водою).
При спрацьовуванні пожежної сигналізації двигун, встановлений у малому коробі, що переміщує шину з полотном по напрямних у пастку за допомогою системи тросів, у такий спосіб перекриваючи отвір. Повернення штори в відкрите положення здійснюється за допомогою намотування полотна на встановлений у великому коробі вал за допомогою другого електродвигуна.
У середньому швидкість перекривання отвору становить у середньому приблизно 0,15—0,20 м/с, але за потреби настроюється індивідуально.
На випадок перебоїв у електропостачання передбачене резервне живлення системи від акумулятора.
Габарити
Полотно
Материал: . . . . . . . . . . . . . . . . . . . . . . . . Firetex 1100
Вес ткани: . . . . . . . . . . . . . . . . . . . . . . . . . . .660 г/м²
Вага з покриттям:........................ 680 г/м2
Толщина материала: . . . . . . . . . . . . . . . . . . . . .0,63 мм
Тканина полотна сертифікована як негоряча та нетоксична.
Короб
Конструктивна схема передбачає встановлення двох коробок (великий і малий) для однієї штори. Кожен короб складається з трьох гнутих з оцинкованої листової сталі 1,5 мм панелей завдовжки до 3 м, які стикуються один з одним під час виготовлення довгих штор. Обидва кінця корпусу закриті кришками для забезпечення необхідної герметизації. Бічні кришки також слугують для сприйняття крутного моменту внутрішньовального двигуна. Габарити коробів залежать від розмірів перекриваного отвору. Колірне виготовлення: кольору RAL або оцинкована сталь.
Напрямні
Виготовлені з листової сталі завтовшки 2 мм (шкірах — 1,5 мм). Розміри в перерізи: 80 × 60 мм. Колірне виготовлення: кольору RAL або оцинкована сталь.

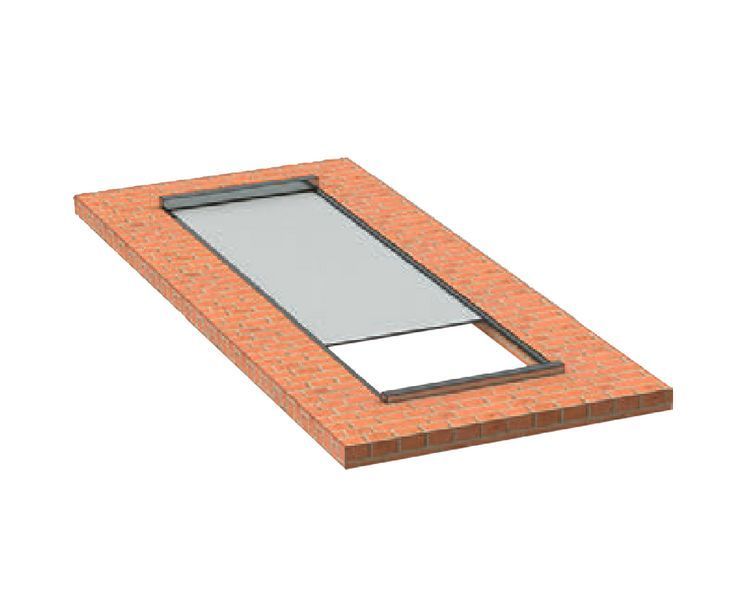

Монтаж короба та напрямних
Стандартна схема монтажу — у проєкті, але можливий індивідуальний варіант, водночас ступінь вогнестійкості конструкції, до якої проводиться монтаж, має бути не менш ніж ступінь вогнестійкості самої штори.
Відео:

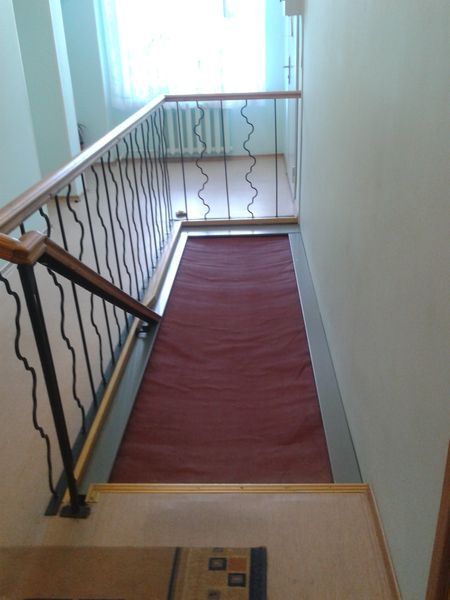

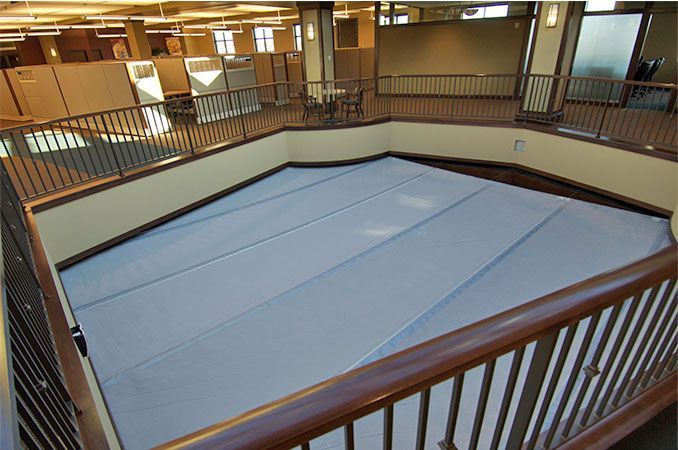

Приклади реалізованих об'єктів:
