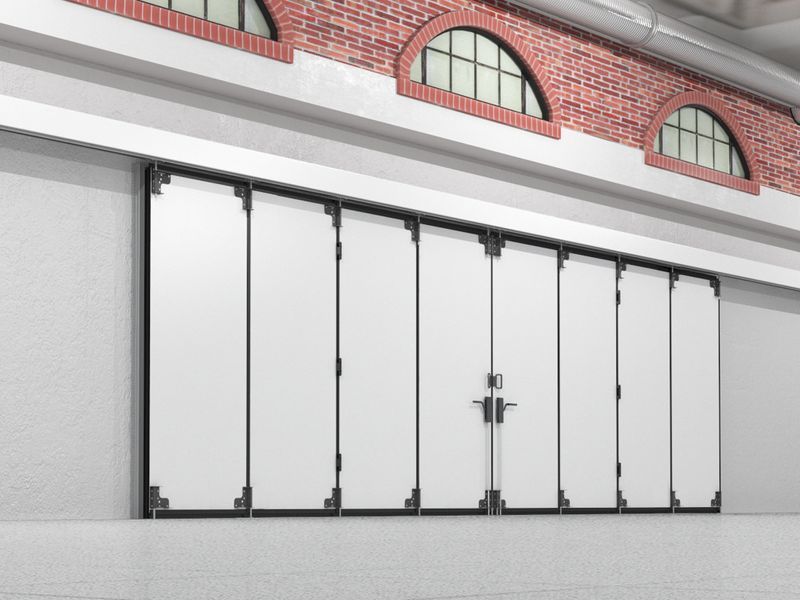

Промислові відкатні ворота
Комір призначений для встановлення в приміщеннях, де потрібно перекрити великі (шириною до 30 м і заввишки до 8 м) за розміром прорізи: у складських і гаражних комплексах, автотранспортних депо, ангарах для літальних апаратів, автосалонах та ін.
ЗОНА ЗАСТОСУВАННЯ
Відкотні ворота (з нижньою напрямною) — ідеальне рішення перекриття отворів ангорів для зберігання й обслуговування великогабаритної техніки, ангарів великої та малої авіації.
ПЕРЕВАГИ
УСТАНОВЮЄТЬСЯ В ПРОМІНИ ВЕЛИКИХ РОЗМІРИВІВ,
МІЦЬ МІНІМАЛЬНІ ТРЕБУВАННЯ ДО ПРОЕМУ
ТЕПЛЕНІ Й ГЕРМІТИЧНІ,
ПІДХОДЯТЬ ДЛЯ ВИКОРИСТАННЯ В КОЛІМАТИЧНИХ ЗОНАХ
ВЕЛИКИЙ ОПИТ ВСТАНОВКИ,
ВІДРОБОТАННА КОНСТРУКЦІЯ, ЛЕГКИЙ І ШВИДКИЙ МОНТАЖ
БАЗОВАНА КОМПЛЕКТАЦІЯ
Полотно постачається в зборі (сталеві сендвіч-панелі, петлі, ролики, гумові ущільнювачі).
ДОДАТКОВА КОМПЛЕКТАЦІЯ
За бажанням замовника в полотно може бути вбудована калітка для забезпечення пішохідного проходу за закритих воротах.
Вікно з оргсклом в алюмінієвій рамі.
Кабель обігріву нижньої напрямної.
ДИЗАЙН
ПОВЕРХНІСТЬ СЕНДВІЧ-ПАНЕЛІ
Гладка
СТАНДАРТНІ КВІТИ
RAL 9003 білий (стандартний).
ТАБЛИЦЯ РОЗМІРИ
КОНСТРУКЦИЯ
![]()
1. Кронштейн кріплення привода; 2. Верхній напрямний; 3. Кронштейни кріплення верхньої напрямної; 4. Кронштейн кріплення верхнього ролика; 5. Петля;
6. Сендвіч-панель; 7. Ручка; 8. Ригельна засувка; 9. Нижній щітковий ущільнювач; 10. Нижня напрямна.
ПІДГОТОВКА СТРУЧНОГО ОБ'ЄКТУ
Усі заміри виробляються всередині приміщення. Замір кожної величини необхідно робити як мінімум за трьома точками, щоб уникнути помилок.
H — висота отвору (відстань від підлоги до верху отвору).
B — ширина отвору (відстань від лівого краю до правого краю отвору).
h — притока (відстань від верху отвору до перешкоди).
b1/b2 — ліва/права бічна відстань (відстань від відповідного краю прорізу до перешкоди).
ТРЕБУВАННЯ ДО СТРИБНОЮ ОБ'ЄКТУ
Під час вимірювання H і B за підсумковий розмір приймається найбільша величина, у разі вимірювання h, b1, b2 — найменша.
СПОСОБИ МОНТАЖУ
Монтаж на внутрішній стороні стіни рекомендується, коли дають змогу характеристики отвору. Водночас механізм приводу та напрямні повністю захищені.
Монтаж на зовнішньому боці стіни підходить у тому разі, коли умови всередині будівлі жорсткіші, ніж зовні або в разі дефіциту вільного простору всередині будівлі.
СТАНДАРТНІ КОНСТРУКТИВНІ РЕШЕННЯ
Відкриття вліво
Відкриття вправо
Двостороннє відкриття
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
