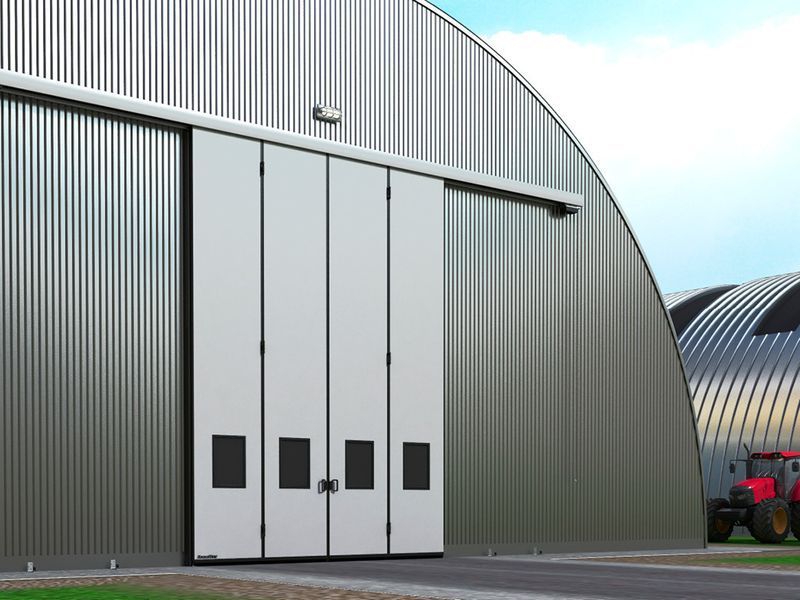

ПРОМИСЛОВІ ВІДКАТНІ ВОРОТА БЕЗ НИЖНЬОЇ НАПРАВЛЯЮЧОЇ
Промислові відкатні ворота
Ворота призначені для установки в приміщеннях промислового призначення, де потрібно перекрити великі (ширина — від 2 000 до 9 000 мм, висота — від 2 000 до 6 000 мм) за розміром отвори. Ідеальний варіант для перекриття отворів в автомобільних салонах та інших будівлях із заскленими фасадами.
ЗОНА ЗАСТОСУВАННЯ
Відкатні ворота (без нижньої направляючої) застосовуються для перекриття прорізів боксів для зберігання великогабаритної техніки.
Відкатні ворота (без нижньої направляючої) застосовуються для перекриття отворів гаражів.
ПЕРЕВАГИ
ПОЛОТНО ВОРІТ РУХАЄТЬСЯ В БУДЬ-ЯКОМУ НАПРЯМКУ:
ВЛІВО, ВПРАВО АБО В ОБИДВІ СТОРОНИ
МІНІМУМ РУХОМИХ ЕЛЕМЕНТІВ КОНСТРУКЦІЇ
- ПРОСТОТА І НАДІЙНІСТЬ ЕКСПЛУАТАЦІЇ
БАЗОВА КОМПЛЕКТАЦІЯ
Полотно поставляється в зборі (сталеві сендвіч-панелі, завіси, ролики, гумові ущільнювачі, підсилювальні пластини).
Центральний уловлювач (поставляється у разі двостороннього відкриття).
Щітковий ущільнювач знизу полотна воріт.
Нижній і верхній алюмінієвий профіль полотна воріт з щітковим ущільнювачем.
Універсальний комплект кріпильних елементів.
ДОДАТКОВА КОМПЛЕКТАЦІЯ
За бажанням замовника в полотно може бути вбудована хвіртка для забезпечення пішохідного проходу при закритих воротах.
Вікно з заповненням оргсклом в алюмінієвій рамі.
ДИЗАЙН
ПОВЕРХНЯ СЕНДВІЧ-ПАНЕЛІ
Гладка
СТАНДАРТНІ КОЛЬОРИ
RAL 9003 білий (стандартний).
ТАБЛИЦЯ РОЗМІРІВ
КОНСТРУКЦІЯ
![]()
1. Несуча Балка; 2. Обмежувач ходу; 3. Пластина із зірочкою; 4. Захисний короб; 5. Петля; 6. Кронштейн кріплення приводу, роликова опора; 7. Нижній напрямний ролик;
8. Гумовий ущільнювач шиповой; 9. Гумовий ущільнювач кінцевий; 10. Вертикальна ригельна засувка; 11. Сталева Ручка; 12. Профіль окантовки полотна воріт.
ПІДГОТОВКА БУДІВЕЛЬНОГО ОБ'ЄКТА
Всі виміри проводяться всередині приміщення. Завмер кожної величини необхідно виробляти як мінімум в трьох різних точках щоб уникнути помилок.
H — висота прорізу (відстань від підлоги до верху отвору).
B — ширина отвору (відстань від лівого краю до правого краю отвору).
h — одвірок (відстань від верху отвору до перешкоди повинна становити мінімум 350 мм).
b1/b2 — ліве/праве бокове відстань (відстань від краю отвору до перешкоди).
ВИМОГИ ДО БУДІВЕЛЬНОГО ОБ'ЄКТА
При вимірі H і B (висоти і ширини) за підсумковий розмір приймається найбільша величина, при вимірі h, b1, b2 — найменша.
СПОСОБИ МОНТАЖУ
Монтаж на внутрішній стороні стіни рекомендується у випадках, коли це дозволяють характеристики отвору. При цьому механізм приводу і напрямні повністю захищені і недоступні стороннім особам.
Монтаж на зовнішній стороні стіни підходить в тому випадку, коли умови всередині будівлі більш жорсткі, ніж зовні або при дефіциті вільного простору всередині будівлі.
СТАНДАРТНІ КОНСТРУКТИВНІ РІШЕННЯ
Відкриття вліво
Відкриття вправо
Двостороннє відкриття
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
