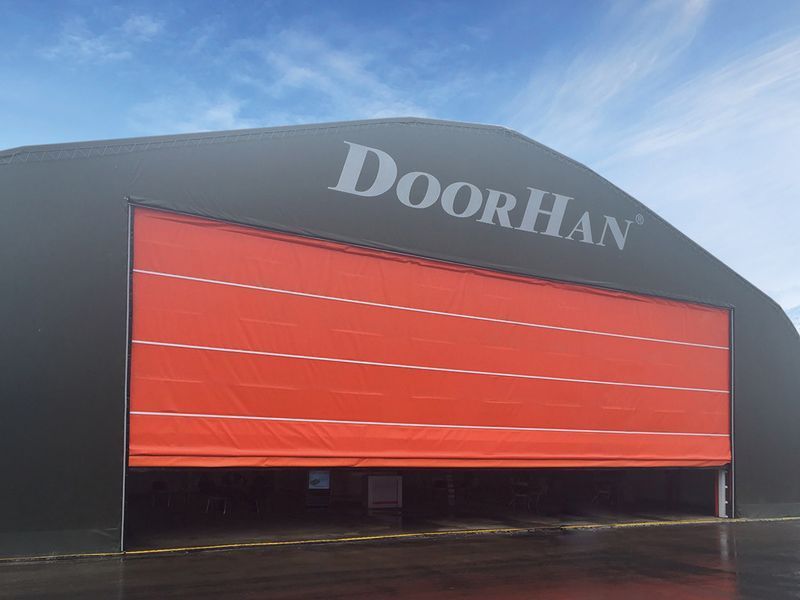

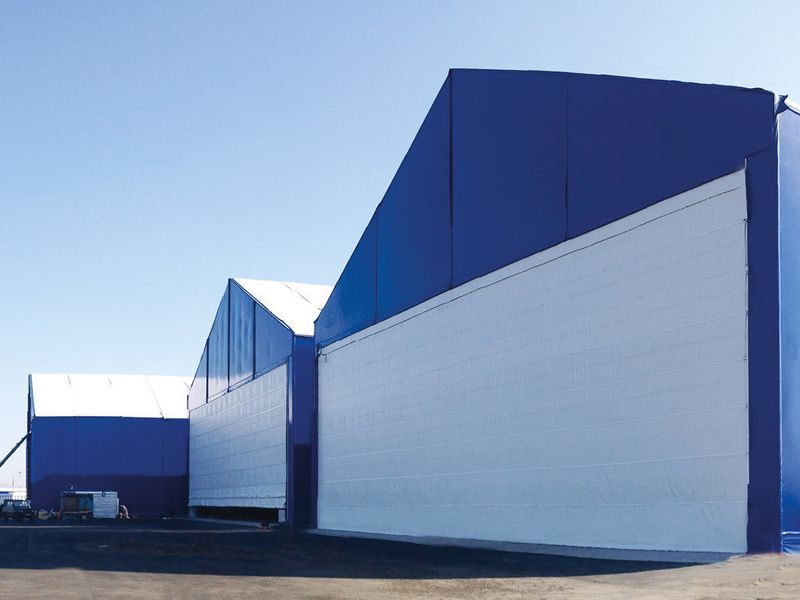

МОНОСЕКЦІОННІ АНГАРНІ ВОРОТУ
Підіймальні ПВХ-коти шторного типу призначені для перекриття прорізів великих розмірів. Комір вирізняється високим ступенем зносостійкості та герметичності, не потребує додаткового технічного обслуговування.
Комір з однією секцією діляться на два типи:
• 1 тип воріт використовується для перекриття отворів завширшки до 20 000 мм і заввишки до 10000 мм;
• 2-й тип воріт призначений для перекриття отворів завширшки до 40000 мм і заввишки до 20000 мм.
КОНСТРУКЦИЯ
![]()
1. Бічні напрямні; 2. Верхня балка; 3. Вал; 4. Мотор-редуктор; 5. Горизонтальна ферма; 6. Світлова та звукова сигналізація; 7. Шафа керування; 8. Нижня балка; 9. Ремені; 10. ПВХ-полотно комір; 11. Нижнє ущільнення; 12. Фотоелементи безпеки; 13. Бокове ущільнення; 14. Несний портал (опція).
ТРЕБУВАННЯ ДО МІСТУ ВСТАНОВЛЕННЯ
1 тип:
ширина отвору — від 8000 до 20 000 мм;
висота отвору — від 4000 до 10000 мм.
2-й тип:
ширина отвору — від 20000 до 40000 мм;
висота отвору — від 10000 до 20 000 мм
УСТРІЙСТВО І ПРИНЦИП РОБОТИ
Основною частиною тканинних підіймальних воріт є полотно, яке являє собою два вертикальні ряди тентів, закріплених на горизонтальних фермах і підіймальній балці. Верх полотна закріплений на металоконструкції будівельної частини анкара за допомогою вузлів кріплення, що дають змогу регулювати натягнення тентів. На колонах по краях отвору встановлені напрямні для переміщення горизонтальних ферм і нижньої балки.
Верхні вузли кріплення полотна
У верхній частині отвору встановлені мотор-редуктори та барабани, з'єднані між собою ланцюговими муфтами та валами. Мотор-редуктори та барабани спираються на надворотну балку металоконструкції будівельної частини анкара. Вали виготовлені з труби. По кінцях вала, а також на тихохідні вали мотор-редукторів і вали барабанів встановлені зірочки. Пара зірочок з'єднується дворядним втулочно-роликовим ланцюгом у ланцюгову муфту. На вільному валу барабана встановлений кінцевий вимикач, який спрацьовує у разі досягнення полотном крайніх положень (відкритого та закритого) і зупиняє мотор-редуктори.
Загальний вигляд верхньої частини воріт
Для відкривання/закривання полотна воріт передбачені ремені. Один кінець ременя кріпиться на барабані, інший — через вузол підвіски на нижній балці. Керування механізмами воріт здійснюється за допомогою кнопкового пульта, розташованого на зовнішній стінці шафи керування.
Для безпечної роботи воріт по осі отвору, у верхній його частині встановлена світлова та звукова сигналізація, що вмикається під час роботи мотор-редукторів.
У разі вимкнення електроживлення передбачене ручне розтормажування мотор-редукторів і відкривання за допомогою ручок, що встановлюються після зняття захисних кожухів на вільні вали двигунів мотор-редукторів.
Світлова та звукова сигналізація
ДОДАТКОВІ ОПЦІЇ
Нестандартний колір за мапою RAL.
Додатковий блок керування коміром.
ВАРІАНТИ МОНТАЖУ
1. На внутрішньому боці отвору;
2. У отворі;
3. На зовнішній стороні отвору.
СТАНДАРТНІ КВІТА ПО RAL-КАРТЕ
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
ПОРТФОЛІО РЕАЛІЗОВАНИХ ОБ'ЄКТОВ
