ПЕРЕГРУЗОВАНІ ПЛОЩАДКИ

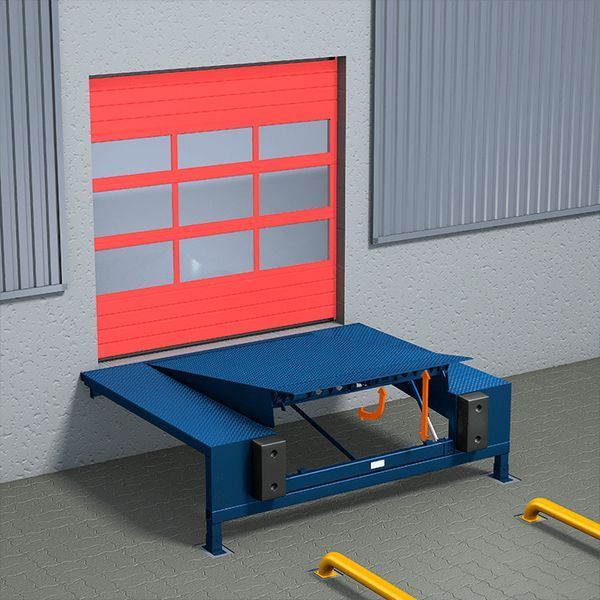

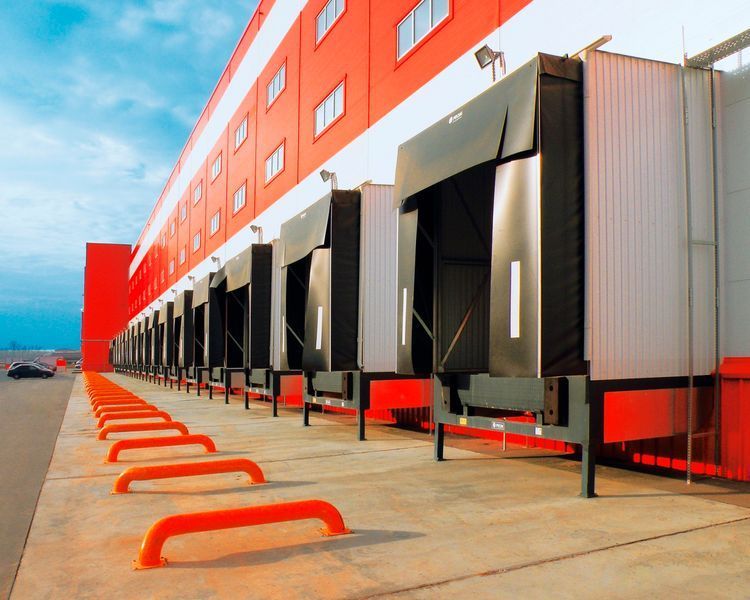

Виносні перевантажувальні майданчики ALUTECH
призначені для встановлення чарівних платформ за межами будівлі. Використання перевантажувального майданчика дає змогу заощадити складські площі приміщення, а також переобладнати готові будівлі під завдання навантаження й розвантаження транспорту. Залежно від серії збалансованої платформи постачається відповідний тип перевантажувального майданчика.
КОНСТРУКЦИЯ
СКЛАДНА КОНСТРУКЦІЯ
Перевантажувальний майданчик складається з трьох основних елементів — двох бічних секцій і опорної балки, що гарантує зручне транспортування, а також простий і швидкий монтаж.
БАКОВА СЕКЦІЯ
Бічна секція являє собою зварну рамну конструкцію з труб 100*100*3 мм із настилом із гарячекатаних аркушів зі сталі марки Ст3сп із сочевим рифленням згідно ГОСТ 8568-77 (аналог сталі з європейським позначенням S235). Товщина листа бічної секції — 6/8 мм (без рифлення/з рифленням) для PSL. Для надання бічній секції додаткової міцності застосовується підсилювальне ребро 145*40*3 мм.
КРЕПЕЖНЫЙ УГОЛОК
У комплекті з майданчиком PSL постачається куточок 80 Ч 80 Ч 8 мм відповідно до ГОСТ 8509-86, посилений сталевими пластинами для надання додаткової жорсткості. До куточка здійснюється кріплення урав — нильної платформи й бічних секцій майданчика.
ОПОРНА БАЛКА
Опорна балка виготовляється з двотавра HEB 120 згідно з DIN1025 PSL.
ОПОРА
Опора складається з двох труб різного перерізу та має телескопічну конструкцію, що дає змогу регулювати висоту майданчика під час монтажу.
ДОДАТКОВІ ОПОРИ
Під час замовлення урівнювальної платформи завдовжки 3000 мм і більш перевантажувальний майданчик обладнується додатковими задніми опорами, що робить конструкцію міцнішою та стійкішою. За бажанням замовника перевантажувальні майданчики для платформ завдовжки 2000 і 2500 мм можуть також обладнуватися додатковими опорами.
ЗАЩИТНОЕ ПОКРЫТИЕ
Для забезпечення тривалого захисту від корозії перевантажувальні майданчики піддаються дробоструменевій обробці та покриваються двокомпонентною емаллю, яка має високу бензо- та оливостійкість.
Стандартні кольори забарвлення: RAL 9005 (чорний), RAL 7016 (сірий антрацит), RAL 5010 (синій). Зазначені кольори мають високу відповідність шкалі RAL. За бажанням замовника можливе забарвлення в нестандартний колір, що має високу відповідність шкалі RAL.
ВИКОРИСТАННЯ ПІД УГЛОМ
Монтаж майданчика під кутом до будівлі дає змогу організувати робочий процес, якщо простори перед будівлею недостатньо для паркування вантажівок під прямим кутом. У цьому разі спільно з майданчиком постачається кутова секція.
Доступні кути монтажу майданчика до фасаду будівлі: 45, 60, 90, 120° і 135°.
Будьте уважні під час оформлення замовлення. Кути розраховуються на збільшення справа ліворуч під час погляду на будівлю з боку проїжджої частини.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
* Без рифлення/з рифленням.
** Зазначені кольори мають високу відповідність шкалі RAL.
СТАНДАРТНІ РОЗМІРИ
У майданчику ALUTECH можливе встановлення урівнювальних платформ SL будь-якого зі стандартних розмірів.
У перевантажувальні майданчики вбудовуються рівні платформи моделі S. Будьте уважні під час замовлення обладнання.
Зазначна ширина майданчика фіксована — 3400 мм. Зазначна висота майданчика варіюється залежно від замовної довжини платформи. Висота майданчика відповідає висоті рампи та підбирається з огляду на тип використовуваних автомобілів (зручніше в розділі «Підбір обладнання»).
Уловні позначення:
NL — замовлена довжина платформи; NW — замовлена ширина майданчика; NH — замовлена висота майданчика.
Уловні позначення:
NL — замовлена довжина, мм; OL — габаритна довжина, мм; NW — замовлена ширина, мм; OW — габаритна ширина, мм; NH — замовлена висота, мм; OH — габаритна висота, мм.
МАССА
У таблиці наведені маси перевантажувальних майданчиків, призначених для встановлення урівнювальних платформ стандартних розмірів. Усоловні позначення: NL — замовлена довжина платформи; NW — замовлена ширина платформи.
СТАНДАРТНІ РОЗЦЕВКИ
