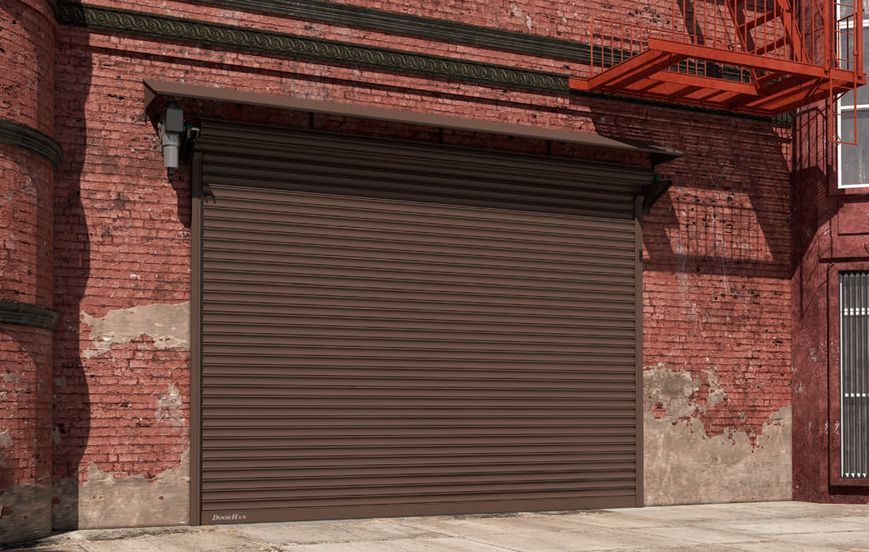

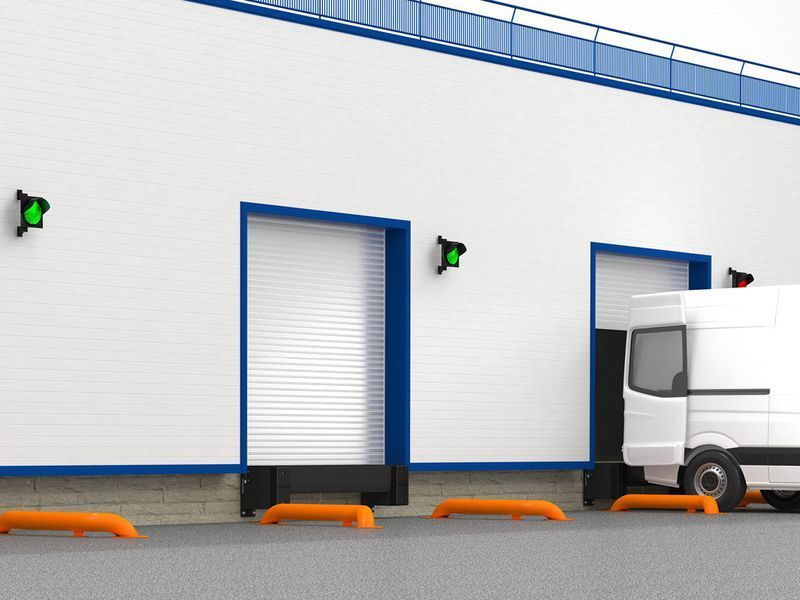

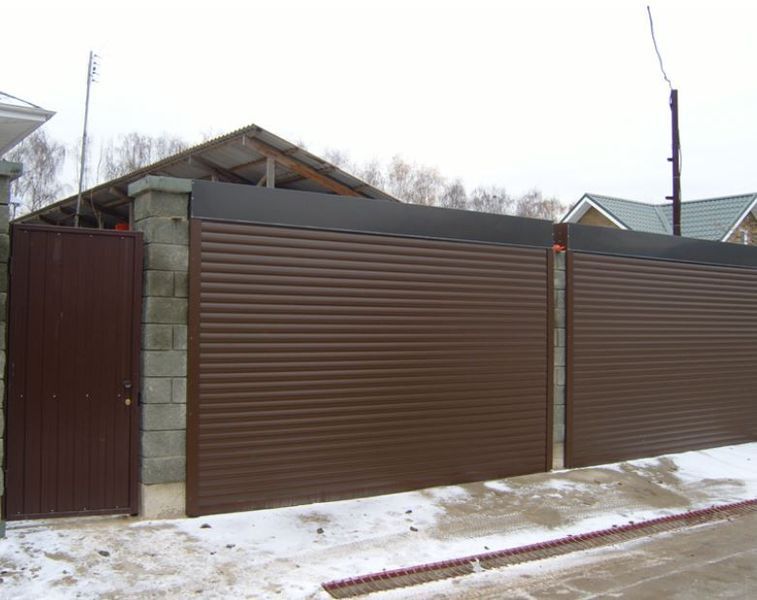

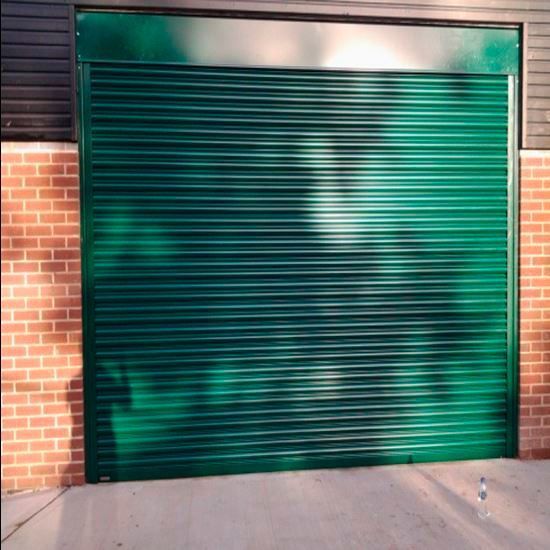

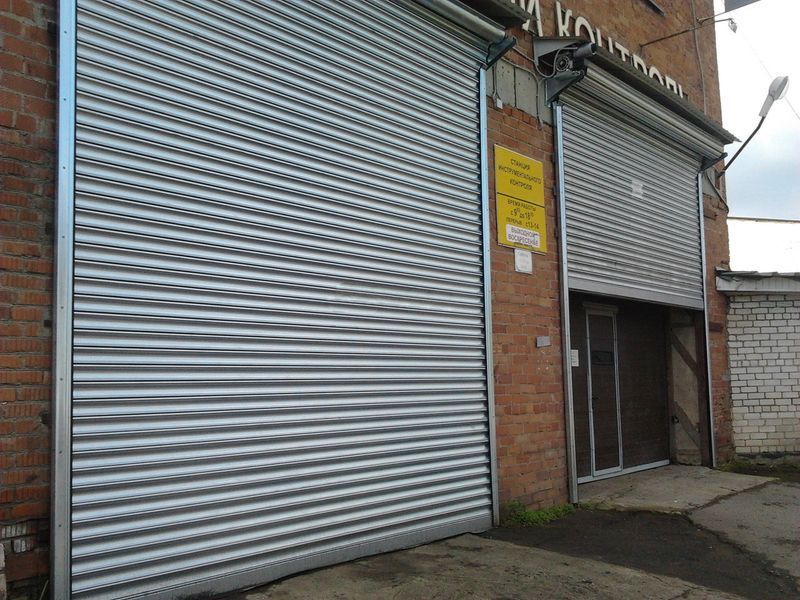

РУЛОННІ ВОРОТА З ПРОФІЛЮ RHS117
Компанія DoorHan пропонує рулонні ворота, які відповідають російським і європейським нормам якості та безпеки, а також адаптовані для експлуатації в різних кліматичних умовах. Рулонні ворота з навальним приводом встановлюються на гаражні отвори, складські приміщення та промислові об'єкти, можуть перекривати великі прорізи шириною до 11,8 м. Всі комплектуючі для рулонних воріт DoorHan випускаються на сучасних автоматизованих лініях із застосуванням обладнання провідних світових виробників. Всі металеві деталі оцинковані або пофарбовані, що забезпечує стійкість до корозії і негативного впливу агресивних середовищ, продовжує термін служби рольставен. Надійність конструкції рулонних воріт DoorHan, безпека їх експлуатації та відповідність російським стандартам підтверджені сертифікатами.
Профіль RHS117
Область застосування:

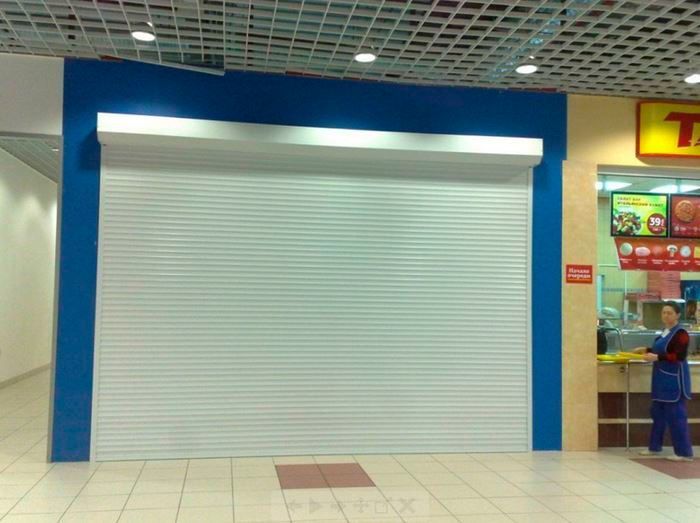

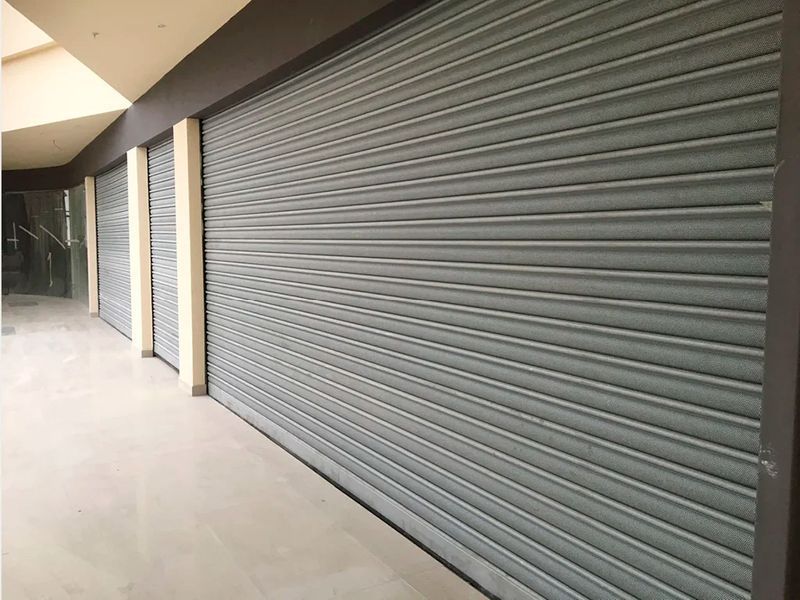

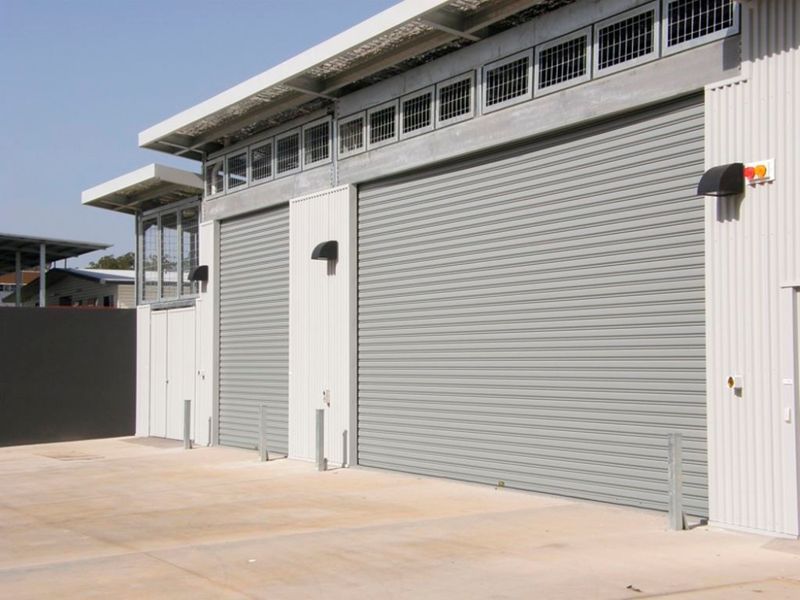

встановлюються в бізнес-центрах, виставкових павільйонах, на промислових об'єктах і т. д.
Переваги:
володіють високим класом взломостойкості, всі елементи конструкції розраховані на тривалий термін служби. Конструкція виготовлена повністю з оцинкованих сталевих комплектуючих.
Особливості конструкції:
профілі виготовляються з холоднокатаної оцинкованої сталі товщиною 0,9 мм; встановлюються накладним способом; корпус приводу володіє високим класом пило - та вологозахищеністю.
Рулонні ворота з навальним електроприводом
Промислові рулонні ворота вагою до 900 кг оснащуються навальним електроприводом. Рулонні ворота комплектуються трипозиційним постом управління, можуть бути додатково оснащені пристроєм дистанційного керування, блоками групового управління, фотоелементами безпеки, сигнальною лампою, оптосенсорамі. На випадок відсутності електроенергії передбачена система аварійного закривання полотна.
Конструкція
1. Кільце стопорне RN30 (RN40, RN55)
2. Консоль SR425 (SR650)
3. Супорт з підшипником BS30 (BS40, BS55)
4. Капсула регульована KPU10230 (KPU159, KPU273-55)
5. Вал RV102 (RV159, RV273)
6. Капсула регульована зі шпонкою KPU10230S (KPU159S, KPU273S-55)
7. Кронштейн кріплення приводу SR200
8. Направляючий профіль RG95S
9. Заглушка PB14
10. Замок бокової SLE117
11. Профіль (полотно) RHS117 (RHS117P, RHS75, RHS75P)
12. Профіль кінцевий RA120E
13. Привід навальний RV20.12-30 (RV40.15-40, RV55.15-40)
14. Ущільнювач нижній UP4 (UP6)
15. Ущільнювач бічній UP5.
Способи монтажу
Накладний монтаж
Вбудований монтаж
Базова комплектація
Полотно на валу в зборі. Полотно на валу в зборі складається з вала з капсулами діаметром 102, 159, 273 мм, нарізки суцільного або перфорованого сталевого, оцинкованого профілю заввишки 117 мм і товщиною 0,9 мм Полотно може бути забарвлене в будь-який з доступних для вибору кольорів.
Кінцевий профіль. Кінцевий профіль складається з екструдованого алюмінієвого профілю RA120E з товщиною стінки 2,5 мм і нижнього ущільнювача UP4 або UP6 (для установки оптосенсоров).
Комплект направляючих профілів. Комплект направляючих профілів складається з двох сталевих напрямних з ущільнювачем. Товщина стінки направляючого профілю 2,5 мм. Направляючі профілі можуть бути пофарбовані в будь-який з доступних для вибору кольорів.
Консолі. Консолі можуть бути двох типорозмірів: 425 або 650 мм. Сталеві, оцинковані.
Електропривод навальний. Електропривод вальний поставляється з комплектом кронштейнів та металовиробів для кріплення приводу і супорта з підшипником.
Коробка з додатковою комплектацією.
Додаткова комплектація
Зовнішній радіоприймач DHRE-1 для управління автоматикою інших виробників за допомогою пульта DoorHan.
GSM-модуль для прийому сигналу з мобільного телефону і передачі керуючої команди для запуску електроприводу або шлагбаума.
Пульт Transmitter-4 для дистанційного управління 4 автоматичними пристроями.
Вимикач ключ-кнопка SWM (металевий)Ключ-кнопка SWM для подачі керуючої команди на блок керування електроприводу з допомогою повороту ключа.
Фотоелементи безпеки Photocell-N, що складаються з інфрачервоного передавача і приймача.
Світлодіодна сигнальна лампа з антеною Lamp-PRO.
Стандартні кольори
Додаткові кольори
Відео
