Автоматика для розпашних воріт FAAC G-BAT 300
Електромеханічний привід серії G-BAT являє собою нову версію приводу 414 (Euro Bat) призначений для роспашних воріт зі стулками до 3 м.
FAAC GENIUS G-BAT 300 - Що входить у комплект приводу?

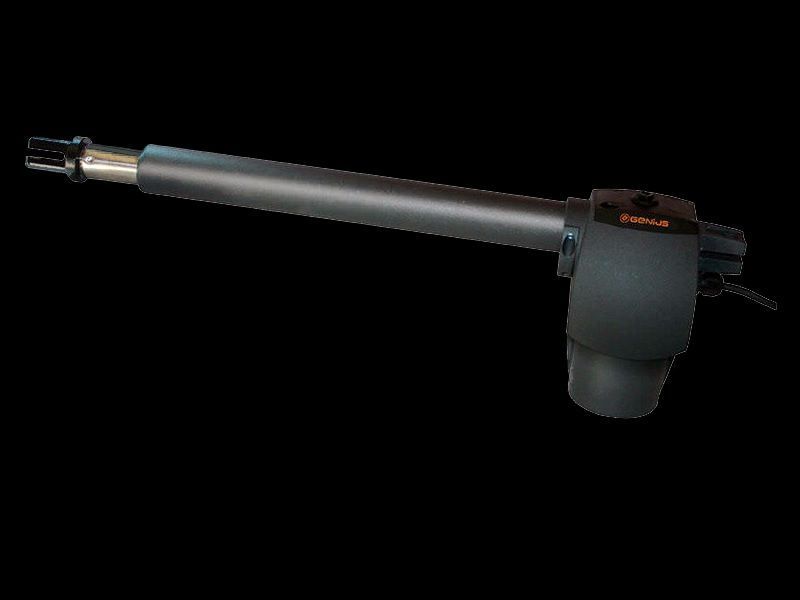

G-Bat 300 DX
Привід FAAC для розпашних воріт G-Bat 300 DX (правий) + вбудовуваний приймач MONOCANALE 433 JLC
G-Bat 300 SX
Привід для розпашних воріт FAAC G-Bat 300 SX (лівий)
BRAIN 592
Плата управління FAAC BRAIN 592

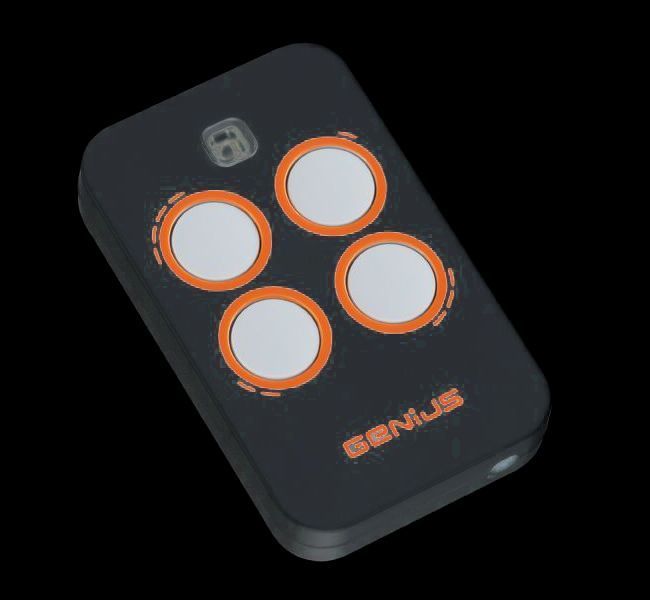

KILO TX4 JLC 433 MHz
Пульт д/у 4-ох канальний FAAC KILO TX4 JLC 433 MHz
ECOBOX
Бокс для плати управління FAAC ECOBOX
Що ще варто купити до приводу розпашних воріт FAAC G-BAT 300:
Пульт д/у GENIUS 4-ох канальний KILO TX4 JLC 433 MHz
Сигнальна лампа FAAC GUARD
Що собою являє автоматика для розпашних воріт FAAC G-BAT 300
Приводи серії Faac G-Bat:
G-BAT являє собою нову версію приводу 414 (Euro Bat) призначений для роспашних воріт зі стулками до 3м; сильний, ефективний і безпечний. величезна універсальність робить цей привід не має собі рівних на європейському ринку. G-BAT є надійним і відрізняється незаперечним сучасність і эстетиким дизайном. Його динамічний і елегантні лінії йдуть в ногу з останніми тенденціями в області дизайну і гармонує з майже кожної моделей воріт. Він доступний у версіях правою (DX) і лівосторонньої (SX) для легкої установки на великих стовпах. G-BAT має ступінь захисту IP 54 і L версії 300 також може бути оснащений додатковою прокладкою на трубі.
Faac - надійна і доступна автоматика для воріт. Ворота оснащені автоматикою Faac будуть надійно відкриватися і закриватися протягом багатьох років. Така якість забезпечується високоточним виробництвом і конструкцією приводів цієї фірми.
Пристрій і принцип дії дії FAAC G-BAT
Конструкторські рішення FAAC для серії G-BAT
Довговічність

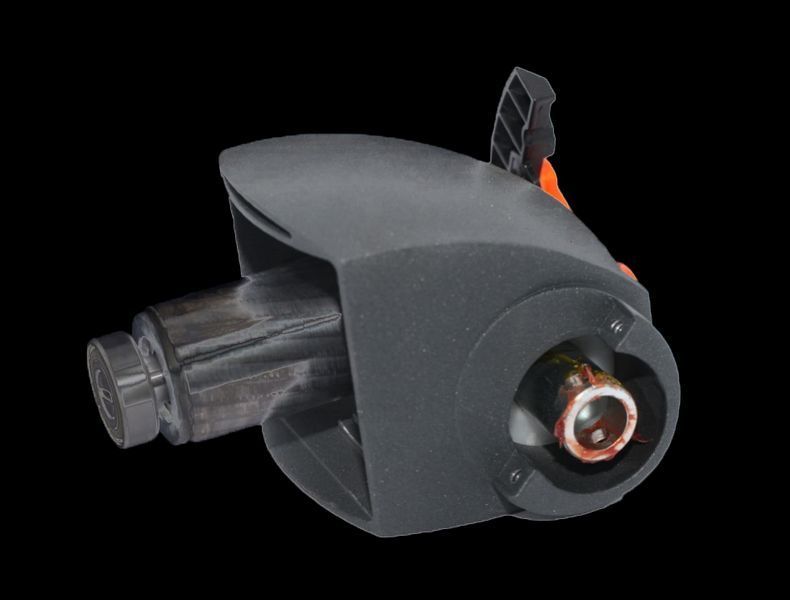

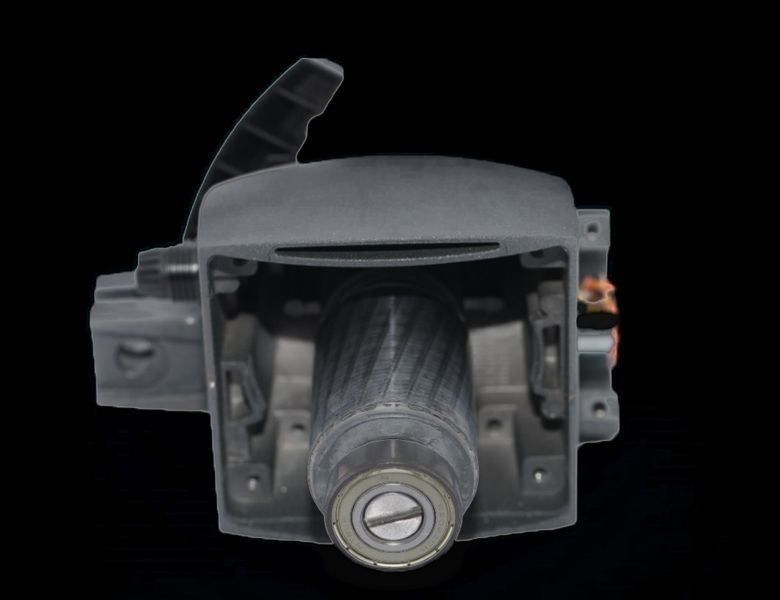

Черв'ячний редуктор
пара тертя:
- сталь/бронза;
- нереверсивность;
- безшумність;
- плавність ходу;
- зносостійкість;
- мінімальне тертя.

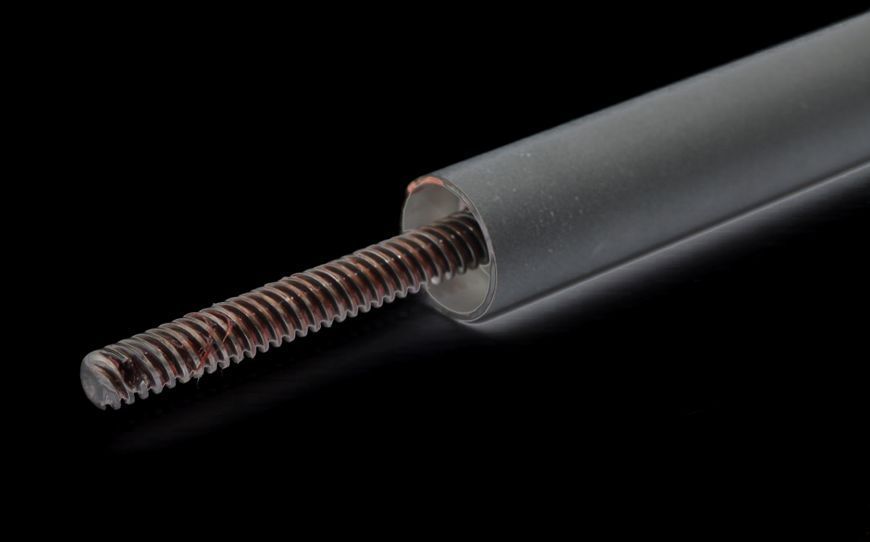

Пара «гвинт\гайка»
пара тертя:
- сталь/полімер;
- не вимагає мастила;
- ударна в'язкість;
- морозостійкість;
- мінімальне тертя;
- зносостійкість.
Захист від зовнішнього середовища
Гермоввод
Захист введення силового кабелю.
Прокладка
Захист двигуна
Матеріал: гума
Захисна шайба
Захист двигуна
Матеріал: полімер
Ледосъемная манжета
Перешкоджає проникненню: пилу, дощу, снігу і льоду.
Матеріал: гума
Монтажні умови FAAC G-BAT
Позначення:
- З – хід штока;
- α – кут відкривання стулки;
- E – довжина переднього кронштейна;
- Z – довжина заднього кронштейна.
Умови:
Теоретично:
Якщо α=90°, то A + B = С
Якщо α>90°, то A + B < C
Практично:
A + B ≤ С - 10*
X + E ≤ A - 20
E ≥ 45 мм
A ≈ B (± 40 мм)
Залежності:
A↓ , B↓ -> F стулки↓, α↑
*запас в 10 мм необхідний для забезпечення безвідмовної роботи приводу.

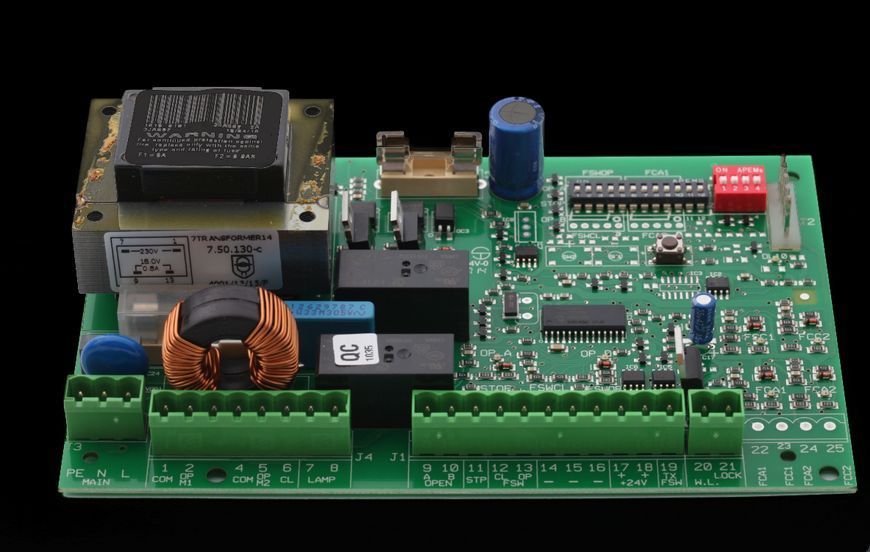

Можливості плати управління BRAIN 592
Елементи програмування BRAIN 592
DS 1
- зусилля стулки 1
- зусилля стулки 2
- алгоритм роботи
- пауза автозакриванія
- затримка у фазі закривання
DS 2
- затримка у фазі відкривання
- реверс у фазі закривання
- тест фотоелементів
Світлодіоди
індикація спрощує програмування
Кнопка «F»
легко програмувати єдиною кнопкою
Міцність і надійність. Кожен день Faac проводить строгі і точні тести з використанням технологічно передових процедур і новітніх інструментів, для того щоб гарантувати найвищі технологічні та якісні стандарти.
Стабільно працює навіть в дуже складних погодних умовах і температурах аж до -20°С.
Осьове зусилля забезпечує велику потужність і дозволяє відкривати великі й дуже важкі стулки.
Міцний внутрішній кінематичний механізм, який включає в себе бронзовий вінець / сталевий черв'ячний гвинт, гарантує тривалий термін служби і, отже, велику кількість циклів.
Низькі експлуатаційні витрати - на практиці, у додаток до періодичної зв'язку мастила приводів, ці приводи не вимагають технічного обслуговування.
Доступний як з відкриттям правої і лівої сторін; Це дозволяє здійснити установку як можна ближче до шарніру, наскільки це можливо без необхідності будівельних робіт.
Габаритні розміри Faac G-Bat 300:
Відео роботи автоматики Faac G-Bat 300:
