Ангарні ворота DoorHan шторного типу мультисекційні

АНГАРНІ ВОРОТА ШТОРНОГО ТИПА МУЛЬТИСЕКЦІОННІ

Ангарні ворота

Підіймальні ПВХ-коти шторного типу призначені для перекриття прорізів великих розмірів. Комір вирізняється високим ступенем зносостійкості та герметичності, не потребує додаткового технічного обслуговування. Завдяки проміжним підіймально-опускним колонам ширина воріт може бути практично будь-який.

ЗОНА ЗАСТОСУВАННЯ

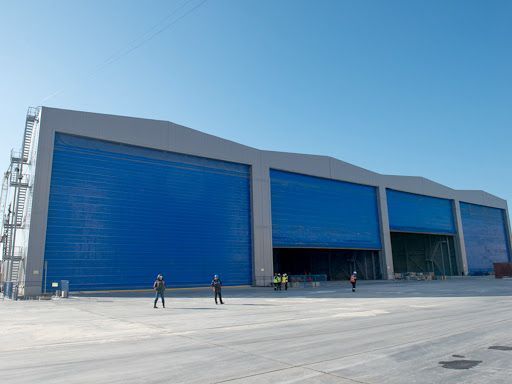

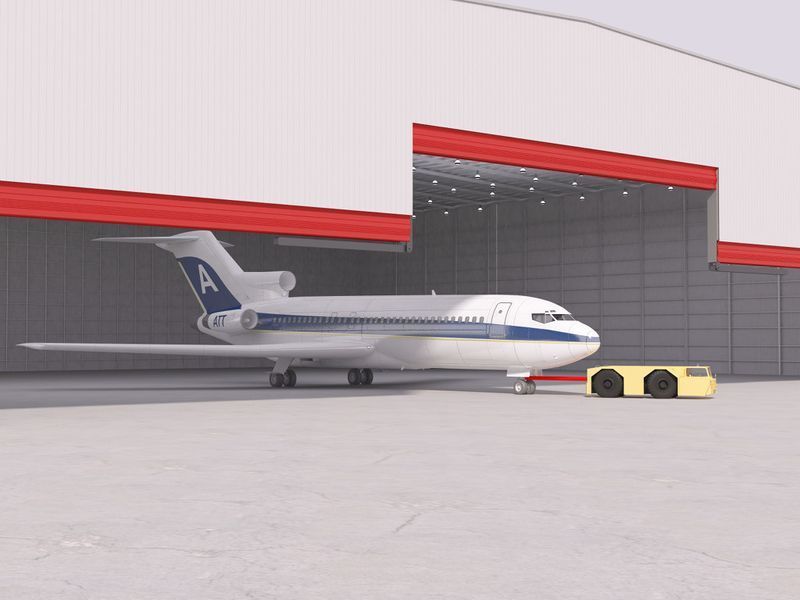

Авіаційні ангари для зберігання й обслуговування вертольотів і широкофюзеляжних літаків.

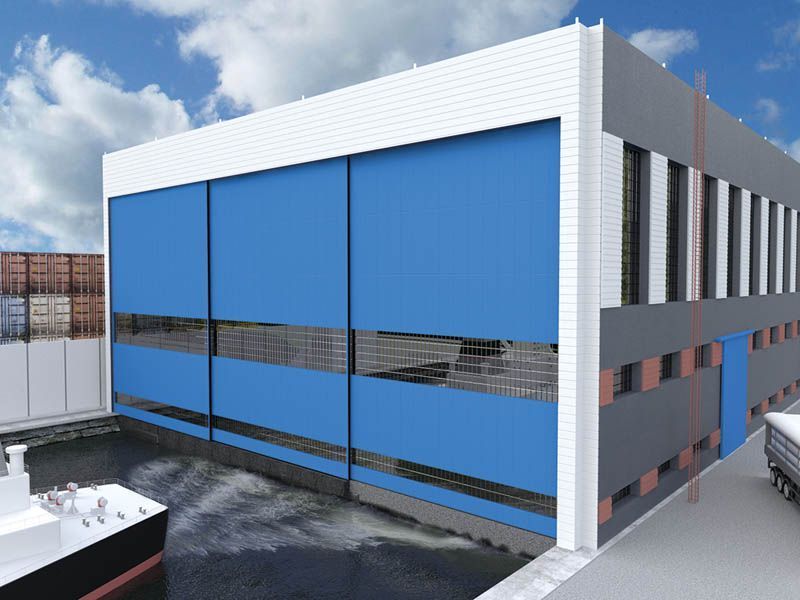

Судобудівні елінги для остаточного збирання судом.

Еллінги для зберігання й обслуговування дирижаблів.

Складські та технологічні приміщення.

ПЕРЕВАГИ

КОМПЛЕКСНИЙ ПІДХОД

ВІД ПРОЕКТУВАННЯ ДО ВСТАНОВЛЕННЯ УНІКАЛЬНОЇ КОНСТРУКЦІЇ

БОЛЕЕ 100 ВЫПОЛНЕННЫХ ПРОМЫШЛЕННЫХ ПРОЕКТОВ

ПО ВСІЙ УКРАЇНІ ЗА ПІСЛЯ 10 ЛІТІВ

ВЕЛИКИЙ ОПИТ ВСТАНОВКИ,

ВІДРАБОТАННА КОНСТРУКЦІЯ, ЯКОСТІВНИЙ МОНТАЖ

ГЛИБОКА ІНТЕГРАЦІЯ

ПОВОВОВАЄ У СОГЛАСОВАНІ ЗРОКИ РОЗРОБУЙТЕ І ЗРОБИМОШНІ ВОРТИ

БАЗОВАНА КОМПЛЕКТАЦІЯ

Верх полотна закріплений на металоконструкції будівельної частини анкара за допомогою вузлів кріплення, що дають змогу регулювати натягнення тентів.

Підіймально-опускна проміжна колона переміщається за допомогою електричної лебідки, яку дублює спеціальний страхувальний пристрій. У положенні воріт «повністю відкрито» колона розташовується під повністю зібраним полотном у верхній частині отвору, даючи змогу повітряному судну пересікти отвір. У положенні воріт «повністю закрито» колона розміщена у вертикальному положенні.

Полотно комір виготовляється з ПВХ-тканини з армованим шаром поліестеру, зібраної в такий спосіб, що утворюється дві щільні кишені з затягнутим всередину ПВХ-кордом. Полотно затягується в спеціальний паз алюмінієвого профілю сусідніх секцій і фіксується саморізами за торцями. У разі пошкодження одного з полотен, його заміна відбувається без демонтажу воріт.

Мотор-редуктори та барабани спираються на надворотну балку металоконструкцій будівельної частини ангару.

На вільному валу барабана встановлений кінцевий вимикач, який спрацьовує у разі досягнення полотном крайніх положень (відкритого та закритого) і зупиняє мотор-редуктори.

Вали виготовлені з труби. По кінцях вала, а також на тихохідні вали мотор-редукторів і вали барабанів встановлені зірочки. Пара зірочок з'єднується дворядним втулочно-роликовим ланцюгом у ланцюгову муфту.

Для відкривання/закривання полотна воріт передбачені ремені. Один кінець ременя кріпиться на барабані, інший — через вузол підвіски на нижній балці.

Система щіткових ущільнень, встановлених у двох напрямках, надійно захищає стики полотна воріт і отвору, забезпечуючи високу герметичність. Ущільнення встановлюються вздовж вертикальних напрямних зсередини та зовні.

У нижній частині комір ущільнення виготовлене як краплеподібна кишеня, що надійно прилягає до ґрунту.

На колонах по краях отвору встановлені напрямні для переміщення горизонтальних ферм і нижньої балки. Бічні напрямні являють собою алюмінієвий профіль спеціальної конфігурації, що забезпечує строго певне переміщення полотна воріт.

Керування механізмами воріт здійснюється за допомогою кнопкового пульта, розташованого на зовнішній стінці шафи керування.

Для безпечної роботи воріт по осі отвору у верхній його частині встановлена світлова та звукова сигналізація, що вмикається під час роботи мотор-редукторів.

Для безпечної роботи воріт у отворі встановлюються фотоелементи.

ДОДАТКОВА КОМПЛЕКТАЦІЯ

Нестандартний колір за мапою RAL.

Додатковий блок керування коміром.

Додаткові фотоелементи.

СТАНДАРТНІ КВІТА ПОЛОТНА ПІД'ЄМНИХ ПВХ- ВОРОТ

RAL 9003 (білий).

RAL 8014 (коричневий).

RAL 5005 (синій).

RAL 6005 (зелений).

RAL 3005 (бордовий).

RAL 9006 (сріблястий).

RAL 7004 (сірий).

RAL 3000 (червоний).

ТАБЛИЦЯ РОЗМІРУВІВ

КОНСТРУКЦИЯ

1. Бічні напрямні; 2. Верхня балка; 3. Вал; 4. Мотор-редуктор; 5. Горизонтальна ферма; 6. Світлова та звукова сигналізація; 7. Шафа керування; 8. Нижня балка; 9. Ремені; 10. ПВХ-полотно комір;
11. Нижнє ущільнення; 12. Фотоелементи; 13. Бокове ущільнення; 14. Несний портал (опція); 15. Підіймально-опускна проміжна колона; 16. Електрична лебідка для підіймання колони;
17. Страхувальний пристрій під час підняття-опускання колони; 18. Шарнір підіймально-опускний проміжний колон; 19. Трос для підняття-опускання проміжної колони.

СПОСОБ МОНТАЖА

Роботи з монтажу виробляються відповідно до розроблених і затверджених замовником проєкту виробництва робіт (ППР), а також із альбомом «Інструкція з монтажу, пуску та обкатування воріт». Перед зданням воріт в експлуатацію приймання-здаткової процедури здійснюється перевірка роботи воріт відповідно до альбому «Програма та методика випробувань».

СТАНДАРТНІ КОНСТРУКТИВНІ РЕШЕННЯ

Прорізи прямокутної форми.

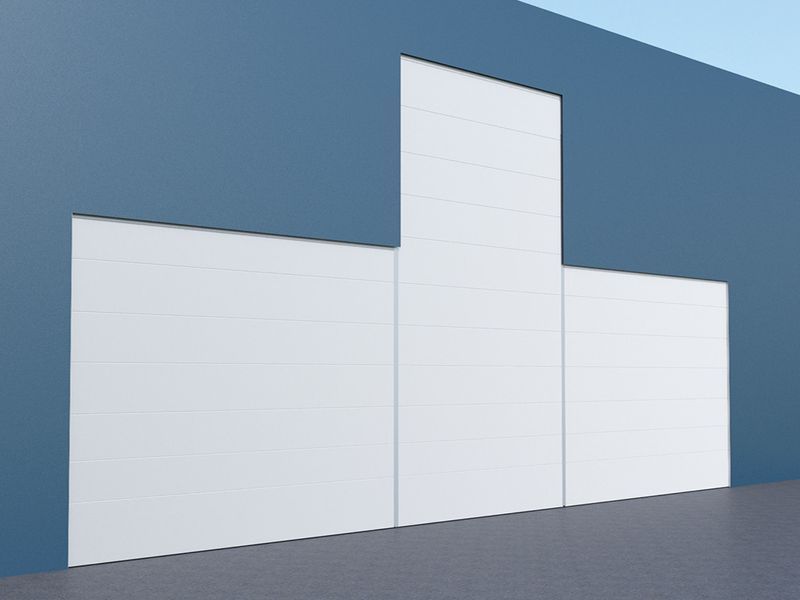

Проріз довільної конфігурації.

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ
