АНГАРНІ ВОРОТА ШТОРНОГО ТИПА МОНОСЕКЦІОННІ

Ангарні ворота

Підіймальні ПВХ-коти шторного типу призначені для перекриття прорізів великих розмірів. Комір вирізняється високим ступенем зносостійкості та герметичності, не потребує додаткового технічного обслуговування.

ЗОНА ЗАСТОСУВАННЯ

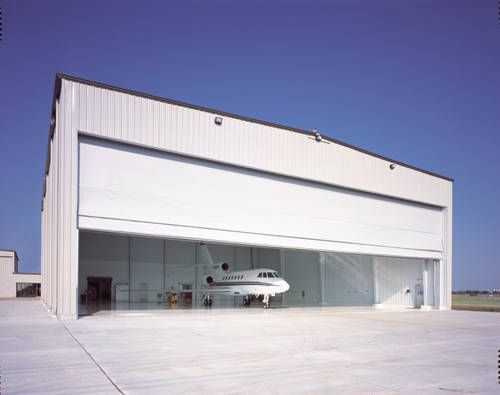

Авіаційні ангари для зберігання й обслуговування широкофузеляжних літаків.

Ангари для зберігання й обслуговування вертольотів.

Еллінги для зберігання й обслуговування дирижаблів.

Судобудівні елінги.

ПЕРЕВАГИ

КОМПЛЕКСНИЙ ПІДХОД

ВІД ПРОЕКТУВАННЯ ДО ВСТАНОВЛЕННЯ УНІКАЛЬНОЇ КОНСТРУКЦІЇ

БОЛЕЕ 100 ВЫПОЛНЕННЫХ ПРОМЫШЛЕННЫХ ПРОЕКТОВ

ПО ВСІЙ УКРАЇНІ ЗА ПІСЛЯ 10 ЛІТІВ

ВЕЛИКИЙ ОПИТ ВСТАНОВКИ,

ВІДРАБОТАННА КОНСТРУКЦІЯ, ЯКОСТІВНИЙ МОНТАЖ

ГЛИБОКА ІНТЕГРАЦІЯ

ПОВОВОВАЄ У СОГЛАСОВАНІ ЗРОКИ РОЗРОБУЙТЕ І ЗРОБИМОШНІ ВОРТИ

БАЗОВАНА КОМПЛЕКТАЦІЯ

Полотно комір виготовляється з ПВХ-тканини з армованим шаром поліестеру, зібраної в такий спосіб, що утворюється дві щільні кишені із затягнутим всередину ПВХ-кордом. Полотно затягується в спеціальний паз алюмінієвого профілю сусідніх секцій і фіксується саморізами за торцями. У разі пошкодження одного з полотен, його заміна відбувається без демонтажу воріт.

Верх полотна закріплений на металоконструкції будівельної частини анкара за допомогою вузлів кріплення, що дають змогу регулювати натягнення тентів.

Мотор-редуктори та барабани спираються на надворотну балку металоконструкцій будівельної частини ангару.

На вільному валу барабана встановлений кінцевий вимикач, який спрацьовує у разі досягнення полотном крайніх положень (відкритого та закритого) і зупиняє мотор-редуктори.

Вали виготовлені з труби. По кінцях вала, а також на тихохідні вали мотор-редукторів і вали барабанів встановлені зірочки. Пара зірочок з'єднується дворядним втулочно-роликовим ланцюгом у ланцюгову муфту.

Для відкривання/закривання полотна воріт передбачені ремені. Один кінець ременя кріпиться на барабані, інший — через вузол підвіски на нижній балці.

Система щіткових ущільнень, встановлених у двох напрямках, надійно захищає стики полотна воріт і отвору, забезпечуючи високу герметичність. Ущільнення встановлюються вздовж вертикальних напрямних зсередини та зовні.

У нижній частині комір ущільнення виготовлене як краплеподібна кишеня, що надійно прилягає до ґрунту.

На колонах по краях отвору встановлені напрямні для переміщення горизонтальних ферм і нижньої балки. Бічні напрямні являють собою алюмінієвий профіль спеціальної конфігурації, що забезпечує строго певне переміщення полотна воріт.

Керування механізмами воріт здійснюється за допомогою кнопкового пульта, розташованого на зовнішній стінці шафи керування.

Для безпечної роботи воріт по осі отвору у верхній його частині встановлена світлова та звукова сигналізація, що вмикається під час роботи мотор-редукторів.

Для безпечної роботи воріт у отворі встановлюються фотоелементи.

ДОДАТКОВА КОМПЛЕКТАЦІЯ

Нестандартний колір за мапою RAL.

Додатковий блок керування коміром.

Додаткові фотоелементи.

СТАНДАРТНІ КВІТА ПОЛОТНА ПІД'ЄМНИХ ПВХ- ВОРОТ

RAL 9003 (білий).

RAL 8014 (коричневий).

RAL 5005 (синій).

RAL 6005 (зелений).

RAL 3005 (бордовий).

RAL 9006 (сріблястий).

RAL 7004 (сірий).

RAL 3000 (червоний).

ТАБЛИЦЯ РОЗМІРУВІВ

КОНСТРУКЦИЯ

1. Бічні напрямні; 2. Верхня балка; 3. Вал; 4. Мотор-редуктор; 5. Горизонтальна ферма; 6. Світлова та звукова сигналізація; 7. Шафа керування;
8. Нижня балка; 9. Ремені; 10. ПВХ-полотно комір; 11. Нижнє ущільнення; 12. Фотоелементи безпеки; 13. Бокове ущільнення; 14. Несний портал (опція).

СПОСОБ МОНТАЖА

Роботи з монтажу виробляються відповідно до проекту виробництва робіт (ППР). Під час стискання воріт в експлуатацію приймання-здаткової процедури здійснюється перевірка роботи воріт відповідно до альбому «Програма та методика випробувань».

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ

ПОРТФОЛІО РЕАЛІЗОВАНИХ ОБ'ЄКТОВ

Назначение ворот	Ангарные
Материал полотна	полиэстер с двумя слоями ПВХ (плотность 900 г/м²)
Диапазон рабочих температур, °С	от -35 до + 35 °C
Высота проема (ТИП-1), мм	от 4 000 до 10 000
Уплотнение верхнее	полиэстер с двумя слоями ПВХ
Сигнальные устройства	световая и звуковая сигнализация
Класс защиты	IP 65
Управление	стационарный кнопочный пульт с ключ-маркой
Страна производитель	Чехия
Напряжение питания, В	380 В, 3 фазы 50 Гц
Материал несущих ферм и направляющих	алюминиевый сплав
Уплотнение нижнее	полиэстер с двумя слоями ПВХ с утяжелителем
Ширина проема (ТИП-2), мм	от 20 000 до 40 000
Область применения ворот	Промышленные
Механизм подъема	барабанно-ременный
Электродвигатель	электромеханический с возможностью ручного открывания; количество приводов зависит от ширины проема ворот: до 12 м — один привод; от 12 до 20 м — два привода
Высота проема (ТИП-2), мм	от 10 000 до 20 000
Уплотнения боковые	щеточного типа, двунаправленные по передним и задним примыканиям полотна ворот к боковым направляющим
Система безопасности	фотоэлементы, датчик безопасности нижнего профиля (опция)
Привод	электромеханический с остановкой по концевым выключателям и возможностью аварийного ручного открывания
Мощность, Вт(мощность одного привода)	3–9,2 кВт в зависимости от размеров ворот
Максимальное время открывания/закрывания, сек	0,1–0,5 м/сек (зависит от исполнения ворот)
Аварийное открывание	ручной рукояткой при расторможенных мотор-редукторах
Тип изделия	Ворота
Ширина проема (ТИП-1), мм	от 8 000 до 20 000
